주사기 충전기 정량 충전 오류: 원인 및 해결 방법
주사기 충전/충진 라인에서 정량 오류는 단순한 제품 손실 문제를 넘어, 생산 로트의 품질, 용량 균일성, 그리고 제약·화장품·바이오 제품 및 고정밀 액상 생산 공정의 품질 관리 기준에 직접적인 영향을 줄 수 있습니다.

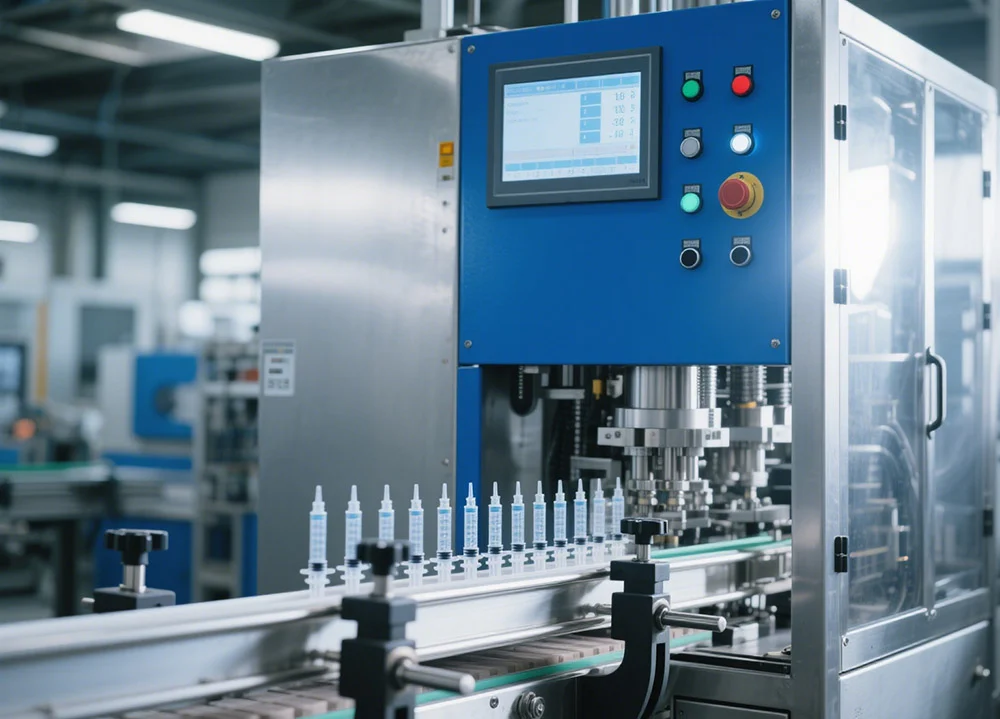

정량 충전 오류는 주사기 충전기(Syringe Filling Machine)에서 자주 발생하며 가장 빠르게 대응해야 하는 문제 중 하나입니다. 이 오류는 다양한 형태로 나타날 수 있습니다. 예를 들어 일부 주사기의 충전량 부족 또는 과다, 사이클 간 충전량 편차, 특정 충전 헤드만 오차 발생, 혹은 고속 운전 시에만 정량 오차가 발생하는 경우 등이 있습니다.
왜 정량 충전 오류를 빠르게 해결해야 할까요?
용량 정확도에 영향
엄격한 정량 관리가 필요한 제품의 경우, 아주 작은 오차만으로도 생산 로트가 내부 검사 기준 또는 품질 기준을 충족하지 못할 수 있습니다.
제품 손실 및 불량률 증가
과충전은 제품 낭비를, 부족 충전은 불량률 증가를 초래합니다. 이러한 오류가 반복되면 손실 비용이 매우 커질 수 있습니다.
오염 위험 및 공정 불안정
노즐에서 액체가 떨어지거나 튀고 기포가 발생하면 충전 구역이 오염되기 쉬워지며, 세척 시간과 장비 정지 시간이 증가합니다.
주사기 충전기의 정량 오류를 나타내는 징후
정량 오류는 항상 작업 시작 직후 바로 나타나는 것은 아닙니다. 저속 테스트에서는 정상적으로 작동하지만, 연속 생산이나 고속 운전 시 오차가 증가하는 경우도 있습니다. 대표적인 징후는 다음과 같습니다.
제품에서 나타나는 징후

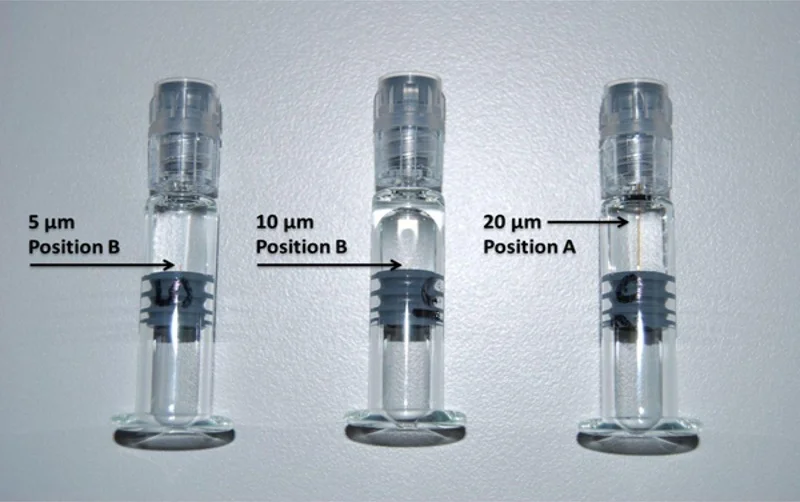

- 주사기 내부 액체 높이가 서로 다름.
- 기준 샘플 대비 충전량 부족 또는 과다.
- 충전 후 주사기 내부에 기포 발생.
- 주사기 입구, 본체 또는 트레이 주변에 액체가 묻어 있음.
- 샘플 무게 측정 결과 편차가 큼.
장비에서 나타나는 징후
- 정량 펌프 작동이 불안정하거나 이상 소음 발생.
- 사이클 종료 후 노즐에서 액체가 떨어짐.
- 일부 충전 헤드만 충전량이 다름.
- 운전 속도를 높이면 오차 증가.
- HMI에 압력, 센서, 서보 또는 위치 오류 알람 표시.
주사기 충전기의 정량 오류 주요 원인

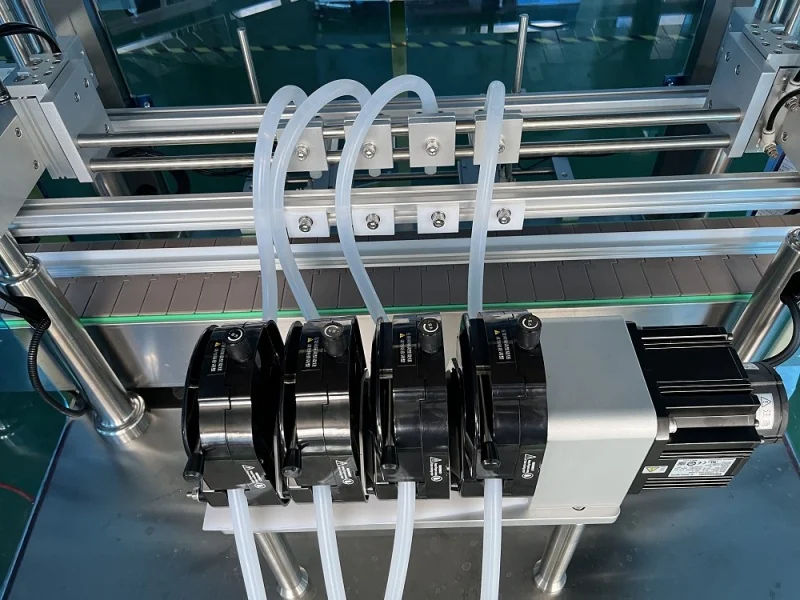

1. 정량 펌프 또는 페리스탈틱 펌프의 교정 불량
펌프는 주사기에 주입되는 액체 양을 직접 결정하는 핵심 부품입니다. 피스톤 펌프, 정량 펌프 또는 페리스탈틱 펌프가 마모되거나 스트로크 오차, 회전 속도 오차, 장기간 운전 후 재교정이 이루어지지 않은 경우 실제 충전량이 설정값과 달라질 수 있습니다.
페리스탈틱 펌프의 경우 실리콘 튜브가 경화, 압착, 팽창 또는 탄성을 잃으면 충전량이 변동될 수 있습니다. 장비는 정상 작동하더라도 충전량은 사이클마다 달라질 수 있습니다.
2. 공급 배관 내 기포 또는 공기 유입
기포는 충전량 부족의 가장 흔한 원인 중 하나입니다. 배관 내에 공기가 있으면 펌프 스트로크 일부가 액체 이송이 아닌 공기 압축에 사용됩니다. 그 결과 실제 충전량이 감소하고, 액체 높이가 일정하지 않으며 제품 내부에 기포가 발생할 수 있습니다.
기포는 피팅 체결 불량, 노후된 호스, 흡입부 누설, 원료 탱크 액면 부족, 거품이 잘 생기는 제품, 또는 불충분한 프라이밍으로 인해 발생하는 경우가 많습니다.

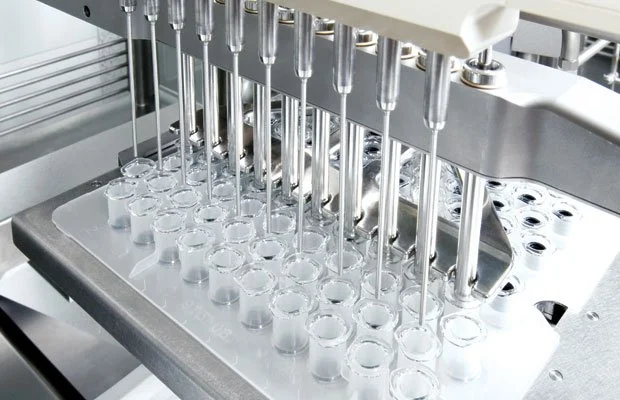

3. 충전 노즐, 충전 니들 또는 밸브의 막힘/마모
노즐이 부분적으로 막히면 유량이 감소하여 실제 충전량이 설정값보다 낮아집니다. 반대로 밸브가 완전히 닫히지 않으면 사이클 종료 후 액체가 떨어져 불필요한 액체 증가나 충전 구역 오염을 초래할 수 있습니다.
점도가 높거나 건조되기 쉽고, 결정화되거나 점착성이 있는 제품의 경우 충전 니들을 더 자주 점검해야 합니다. 단 하나의 노즐에 잔여물이 쌓여도 주사기 간 충전량 차이가 발생할 수 있습니다.
4. 제품 점도 변화
동일한 설정값이라도 액체의 점도가 온도, 교반 시간, 조성 또는 보관 조건에 따라 변하면 충전량이 달라질 수 있습니다. 점도가 높을수록 흐름이 지연되거나 실처럼 늘어지고, 액체가 떨어지거나 흐름이 깔끔하게 끊기지 않을 수 있습니다.
따라서 정량 오류를 해결할 때는 장비뿐 아니라 제품 상태도 함께 확인해야 합니다. 예를 들어 점도, 온도, 탱크 체류 시간, 교반 상태 및 공급 조건 등을 점검해야 합니다.
5. 센서, 서보 또는 제어 타이밍 불일치
주사기 충전기는 트레이/nest 위치 이동, 충전 헤드 하강, 액체 주입, 노즐 복귀, 마개 삽입 공정 등 여러 동작이 정밀하게 동기화되어야 합니다. 위치 센서, 서보, 리드 스크류, 스텝 모터 또는 밸브 개폐 타이밍이 어긋나면 충전량이 불안정해질 수 있습니다.
작은 타이밍 오류만으로도 노즐이 정확한 위치에 도달하기 전에 주입이 시작되거나, 액체 흐름이 끝나기 전에 노즐이 너무 빨리 상승할 수 있습니다. 결과적으로 액체 튐, 기포, 드립 또는 충전량 부족이 발생합니다.
6. 운전 파라미터 설정 오류
제품 교체, 주사기 용량 변경, 펌프 교체, 실리콘 튜브 교체 또는 기계 유지보수 후에는 HMI 설정값을 반드시 재점검해야 합니다. 충전 속도, 딜레이 시간, 펌프 스트로크, suck-back, 니들 깊이, 충전 헤드 상승/하강 속도 등은 모두 정량에 영향을 줄 수 있습니다.
