风力发电机齿轮箱轴承滚道表面剥落与 WEC 裂纹的损伤评估
当风力发电机齿轮箱出现异常噪音、振动增加、轴承温度异常波动或润滑油中含有金属碎屑时，轴承是必须被首先检查的关键部件。
然而，仅仅观察滚道面上的点蚀和剥落还不足以确定根本原因。在许多情况下，表面所观察到的材料缺失仅仅是轴承钢内部早已发展的裂纹网络的最终阶段。
承载区（负荷区）的剥落

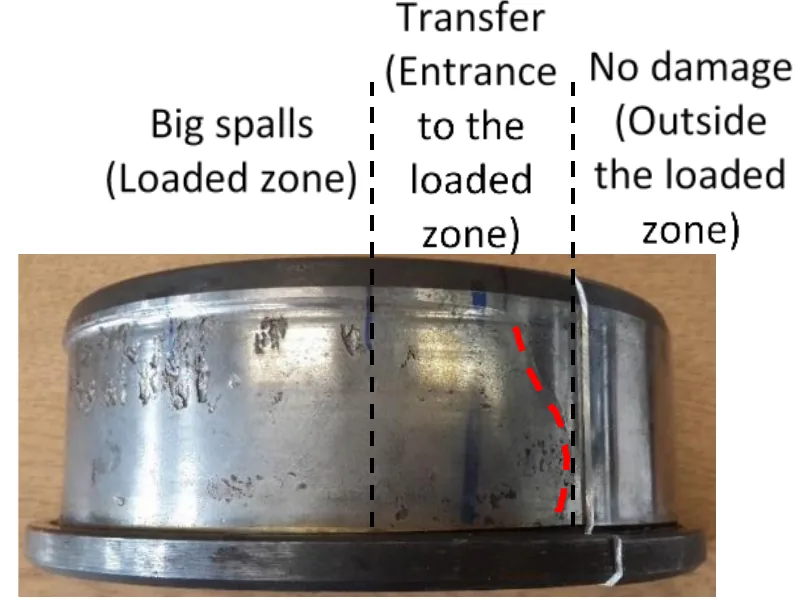

最容易被发现的损伤形式是内圈滚道面上出现大面积的剥落、深坑和材料缺失。这种损伤通常集中在行星轮轴承的承载区。
如果磨损痕迹不均匀或与轴向不平行，需要考虑滚子偏斜、进入承载区时发生滑动打滑或载荷分布偏载的可能性。
原因可能与装配误差、轴承座变形、轴的跳动、不合适的游隙或不稳定的润滑油膜有关。
始于表面下（内部）的损伤
拆卸轴承后，需要对重度剥落区、轻度损伤区和肉眼无明显缺陷的区域分别进行独立检查。断面分析有助于识别通过外观观察无法发现的深度损伤。
常见的失效形式包括：非金属夹杂物与钢基体脱层失去结合力、夹杂物自身断裂、向钢基体蔓延的微裂纹、蝴蝶状的白色组织变化区（WEA）以及白色组织裂纹（WEC）网络。
多种损伤形式可能会同时出现，这使得实际的损伤范围远远大于在滚道面上所能看到的剥落面积。
MnS 夹杂物是微裂纹的萌生源
轴承钢中可能存在硫化锰夹杂物，记为 MnS。夹杂物本身并不一定立刻引发故障，但当夹杂物与钢基体之间的结合力不够完美，导致在夹杂物端部或边缘形成微小间隙时，失效风险便会急剧增加。
在反复的循环接触载荷、局部摩擦和滑动的作用下，这些间隙会演变成应力集中区。夹杂物可能会发生破裂；微裂纹从界面处向钢基体内部扩展，从而形成 WEA 区域。
当在断面上进行金相观察时，WEA 通常呈现为从夹杂物两端延伸出的一或两只蝴蝶翅膀的形状。
导致滚道表面剥落的 WEC 裂纹
白色组织裂纹（WEC – White Etching Cracks）是与轴承钢中白色腐蚀微观结构变化区相关联的裂纹网络。微裂纹可能在夹杂物周围或 WEA 与钢基体的边界处萌生，随后相互连接并向多个方向扩展蔓延。
部分裂纹几乎垂直地向滚道面方向发展。当裂纹网络贯穿并抵达表面时，表层的材料将丧失承载能力，以片状或块状形式剥落脱离。
滚道面开始出现点蚀、剥落并产生金属碎屑，导致设备的运行振动和噪音急剧上升。
如果继续强行运转，金属磨粒将随润滑油在系统内循环，对齿轮、其他轴承以及润滑系统造成严重的二次破坏。
此时，维修的范围可能不再局限于单一的轴承，而是必须对整个行星齿轮级进行全面排查大修。
损伤评估必须揪出根本原因
不应仅仅因为出现了剥落迹象就盲目更换轴承。评估流程需要综合振动数据、温度曲线、油液理化分析结果、金属碎屑形貌、承载区位置、接触斑痕、同轴度对中、径向跳动、装配游隙以及轴承座的物理状态进行全盘考量。
材料失效的分析结果必须与设备的运行历史记录进行交叉比对，以确定故障究竟是源于异常变载荷、滚子打滑、润滑匮乏、异物污染、装配对中偏差，还是材料先天缺陷与恶劣工况的复合作用。
如果只做单纯的轴承换件而未解决根本原因，同样的故障极有可能会在新轴承上死循环重演。
对剥落与 WEC 裂纹机理的准确评估，有助于企业选择最恰当的维修方案，大幅缩减非计划停机时间，并有效避免不必要的昂贵部件更换。
