PE 코팅 종이 포장의 접합 공정은 왜 안정화하기 어려운가?
종이는 주로 포장의 형상과 강성을 유지하는 역할을 합니다. 실제 실링 부위의 접합 품질은 플라스틱 코팅층, 접힘 구조, 그리고 필요한 접합면에 에너지를 정확히 전달할 수 있는지에 크게 좌우됩니다.
불균일한 접착제 도포
접착제가 너무 적으면 포장 가장자리가 쉽게 벌어질 수 있습니다. 반대로 너무 많으면 표면 오염, 대기 시간 증가, 세척 작업의 복잡성으로 이어질 수 있습니다.
열 실링으로 인한 소재 손상
온도, 유지 시간, 가압력이 적절하지 않으면 표면 주름, 변색, 국부적인 탄화 또는 접촉 부위 PE 코팅의 수축이 발생할 수 있습니다.
샘플별로 달라지는 접합 품질
종이 평량, PE 두께, 접힘 층수, 실링 폭이 조금만 달라져도 기존 파라미터로는 안정적인 결과를 얻기 어려울 수 있습니다.
부정확한 수동 위치 결정
포장재를 장비에 투입할 때 위치가 어긋나면 실링 위치가 틀어지고, 접합 가장자리가 고르지 않거나 제품 간 치수 편차가 발생할 수 있습니다.
교대조 간 품질 관리의 어려움
품질이 작업자의 조작 방식, 투입 속도, 소재를 잡는 방법에 크게 의존하면 작업자별 합격률이 달라질 수 있습니다.
적합성 검토 없이 생산 라인에 투입
장비가 정상적으로 초음파를 발생시키더라도 혼이나 지그가 적합하지 않으면 에너지 분포 불균일, 불완전 실링, 포장 표면 손상이 발생할 수 있습니다.

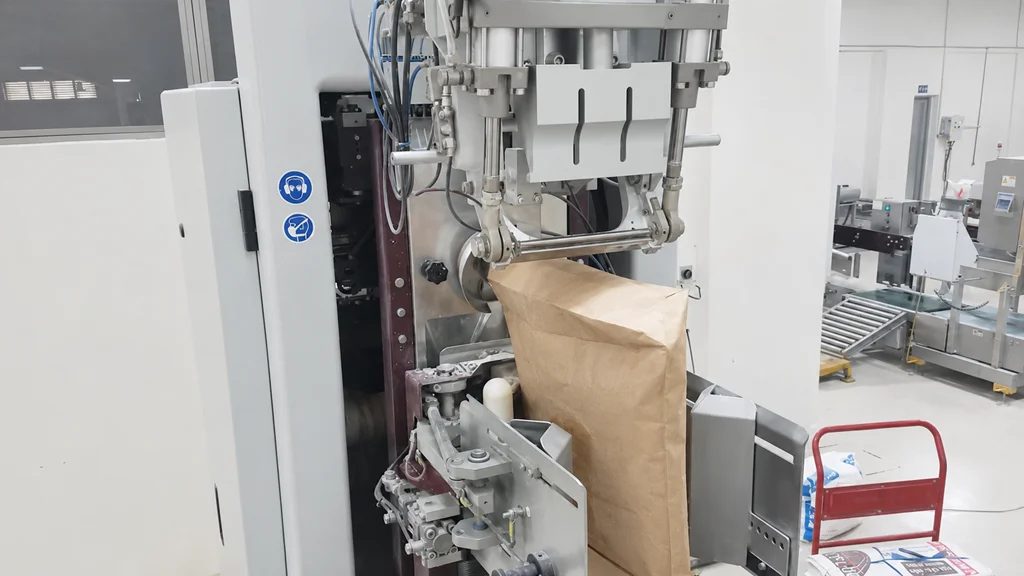

혼이 작동하기 전에 제품을 정확한 위치에 놓고 안정적으로 지지해야 합니다.
초음파 용착은 단순히 접착제를 진동 혼으로 대체하는 기술이 아닙니다
용착 과정에서 초음파 발진기는 시스템의 작동 주파수에 맞는 전기 신호를 생성합니다. 진동자는 이 신호를 기계적 진동으로 변환하고, 이후 부스터와 혼이 진동을 포장 접합부로 전달합니다.
진동, 압력, 시간의 복합 작용으로 에너지가 접촉 계면에 집중됩니다. 접합부의 PE 층이 연화되고, 사이클 종료 시 결합이 형성됩니다.

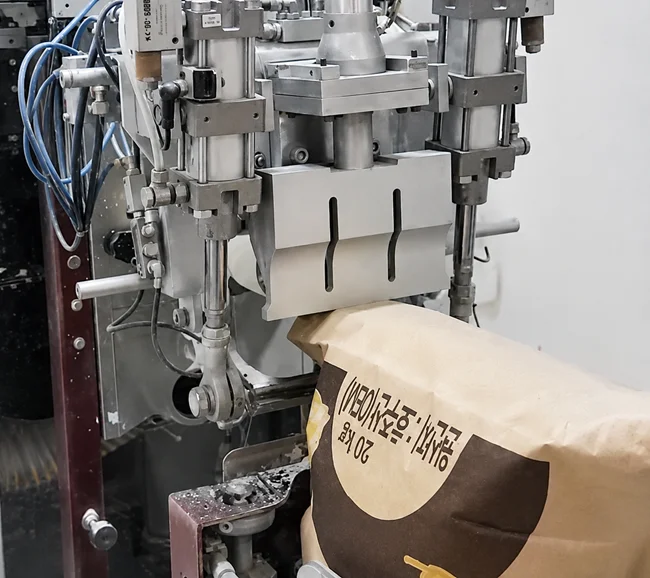

혼은 접합부 치수, 접촉 면적, 제품 형상에 맞춰 설계되어야 합니다.

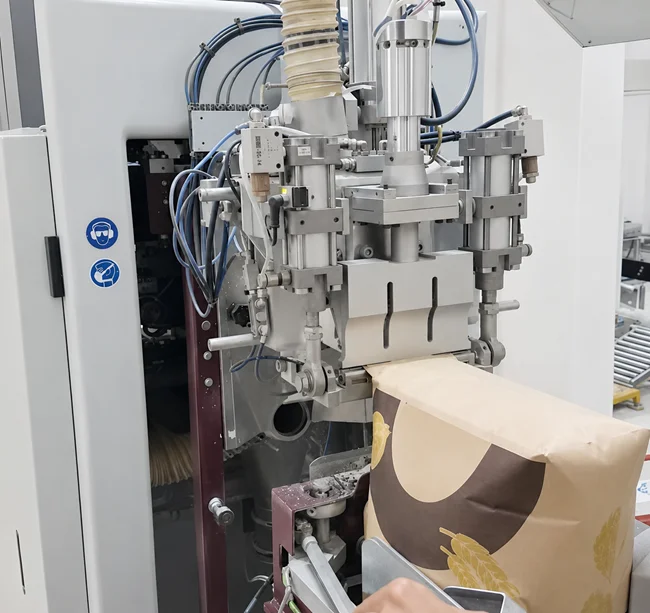

VietSonic의 PE 코팅 종이 포장 용착 테스트 보기
이 영상에서는 샘플 위치 결정, 혼 위치, 가압 사이클, 테스트 후 접합 상태를 직접 확인할 수 있습니다.
VietSonic은 제품과 생산 요구사항에 따라 장비를 개발합니다
정격 출력만을 기준으로 장비를 선정하기보다, 포장 샘플, 품질 목표, 생산 방식부터 검토해야 합니다.
샘플 및 생산 요구사항 접수
포장 크기, 소재 층수, 용착 위치, 접합 길이, 외관 요구사항, 예상 생산량을 평가합니다.
소재의 용착 가능성 평가
테스트를 통해 코팅층이 초음파 에너지에 적절히 반응하는지 확인하고, 찢김, 주름, 불완전 용착의 위험을 파악합니다.
혼 및 지그 설계
혼은 에너지를 전달해야 하는 영역에 맞춰 개발됩니다. 지그는 제품을 지지하고 움직임을 방지하며, 각 사이클에서 반복 가능한 위치 결정을 유지합니다.
장비 시스템 구성
실제 생산 현장 작업에 맞춰 장비 구성, 가압 메커니즘, 작동 스트로크, 기동 방식, 제어 시스템을 선정합니다.
시험 운전 및 공정 윈도 설정
단일 시험 조건에 의존하지 않고 진폭, 압력, 초음파 시간, 유지 시간을 조정하여 안정적인 운전 범위를 찾습니다.
장비 인도 및 작업자 교육
제품 위치 결정, 프로그램 선택, 용착부 검사, 혼 세척, 운전 중 이상 징후 확인 방법을 안내합니다.
테스트 후 샘플은 접합 강도, 표면 상태, 여러 사이클에서 결과가 안정적으로 유지되는지 평가해야 합니다.
실제 생산 라인에 맞춰 설계 가능한 항목
제품마다 위치 결정 방식, 실링 경로, 생산 목표가 다르므로 최종 구성은 샘플 테스트 후 결정해야 합니다.
초음파 혼
접합부의 폭, 길이, 형상에 맞춰 혼의 형태와 작용 영역을 설계합니다.
위치 결정 지그
제품을 적절한 높이에서 지지하고 움직임을 줄이며, 작업자가 샘플을 더 빠르게 투입할 수 있도록 합니다.
가압 메커니즘
포장재의 강성과 생산 사이클 요구사항에 맞춰 스트로크와 가압력을 설정합니다.
기동 방식
운전 방식에 따라 풋 페달, 양손 버튼 또는 외부 시스템의 제어 신호를 사용할 수 있습니다.
파라미터 제어
샘플 종류 또는 제품 사양별로 필요한 파라미터를 저장하고 조정할 수 있습니다.
생산 라인 통합
생산량 확대가 필요한 경우 공급 장치, 컨베이어, 자동화 스테이션과의 연계를 검토합니다.
자주 발생하는 문제와 초기 점검 방향
| 현상 | 점검 항목 | 기술적 조치 방향 |
|---|---|---|
| 포장 가장자리가 쉽게 벌어짐 | 에너지 부족, 부적절한 압력, 지나치게 얇은 PE 층 또는 불균일한 접촉면이 원인일 수 있습니다. | 공정 윈도, 혼 표면, 지그, 소재 구조의 용착 가능성을 다시 확인합니다. |
| 표면에 주름이나 구멍이 발생함 | 에너지가 과도하게 집중되거나, 초음파 시간이 너무 길거나, 혼 가장자리의 접촉 방식이 적합하지 않을 수 있습니다. | 에너지 입력을 낮추고 혼 형상을 조정하며 지지면의 평탄도를 확인합니다. |
| 실링 품질이 일정하지 않음 | 샘플 위치 불량, 두께 편차, 불안정한 가압 메커니즘, 고르지 않은 지그 표면이 원인일 수 있습니다. | 위치 결정을 개선하고 장비 반복 정밀도를 확인하며 입고 소재의 편차를 분류합니다. |
| 실링 라인의 일부만 접합됨 | 혼 접촉 불균일, 제품 변형 또는 부적절한 진폭 분포가 원인일 수 있습니다. | 접촉 자국, 평행도, 혼 설계, 지그 지지 상태를 확인합니다. |
| 접합 강도는 양호하지만 외관이 좋지 않음 | 혼 패턴, 가압력 또는 표면 구조가 외관 요구사항에 맞지 않을 수 있습니다. | 작용면을 조정하고 접합 강도와 외관 품질의 균형을 맞춥니다. |
정확한 평가를 위해 기업이 제공해야 할 자료
- 완성된 포장 샘플과 가공 전 소재 샘플.
- 가능한 경우 종이 평량과 코팅 종류.
- 필요한 실링 위치, 길이, 폭.
- 용착 후 접합부의 합격 기준.
- 시간당 또는 교대조당 목표 생산량.
- 현재 작업 영상과 장비 설치 예정 공간.
시연 영상만 보고 장비를 발주해서는 안 됩니다
영상은 특정 샘플의 원리와 결과를 보여줍니다. 하지만 외관이 비슷한 두 제품이라도 종이 평량, PE 비율, 첨가제, 코팅 방식, 접힘 구조가 서로 다를 수 있습니다.
샘플 테스트를 통해 VietSonic은 접합 가능성을 평가하고 적합한 공정 윈도를 찾으며, 장비 구성을 확정하기 전에 제작해야 할 혼과 지그를 결정할 수 있습니다.
- 제품에 적합하지 않은 장비에 투자할 위험을 줄입니다.
- 찢김, 주름, 불완전 실링의 위험을 조기에 파악합니다.
- 수동, 반자동 또는 생산 라인 통합 방식의 선택 근거를 마련합니다.
- 여러 연속 사이클에서 안정적인 결과를 유지할 수 있는지 평가합니다.
실제 샘플로 PE 코팅 종이 포장 용착 테스트가 필요하신가요?
VietSonic은 샘플을 접수하고 초음파 용착 적용 가능성을 평가한 뒤, 실링 라인, 운전 방식, 생산 목표에 적합한 장비 구성을 제안합니다.
