Hàn siêu âm màng nylon trên máy túi vải tự động
Từ yêu cầu liên kết màng nylon ổn định trên dây chuyền đang vận hành, VietSonic thiết kế cụm hàn, cơ cấu gá và phương án đồng bộ theo đúng vật liệu, vị trí mối hàn và chu kỳ máy của doanh nghiệp.
Doanh nghiệp cần một hệ thống chạy ổn định, không chỉ một bộ phát siêu âm
Trong dây chuyền túi vải tự động, chất lượng mối hàn phụ thuộc đồng thời vào vật liệu, biên dạng đầu hàn, áp lực, thời gian tác động và độ chính xác của cơ cấu cấp liệu. Chọn đúng công suất nhưng tích hợp không đúng vẫn có thể gây hàn thiếu, cháy vật liệu, lệch vị trí hoặc chất lượng không đồng đều giữa các sản phẩm.
Đúng vật liệu
Màng nylon và lớp vật liệu nền phải được thử trực tiếp để xác định khả năng liên kết và khoảng thông số phù hợp.
Đúng vị trí hàn
Đầu hàn, khuôn tỳ và cơ cấu giữ phôi phải đưa năng lượng vào đúng vùng cần liên kết, không làm nhăn hoặc xô lệch màng.
Đúng nhịp máy
Cụm siêu âm cần đồng bộ với thao tác cấp, dừng, ép và đưa sản phẩm ra để không tạo nút thắt cho toàn dây chuyền.
Dễ vận hành
Vị trí điều chỉnh, thay khuôn và bảo trì phải thuận tiện để doanh nghiệp giảm thời gian dừng máy khi đổi mẫu sản phẩm.
Năng lực tích hợp thể hiện ngay trên cụm hàn của máy

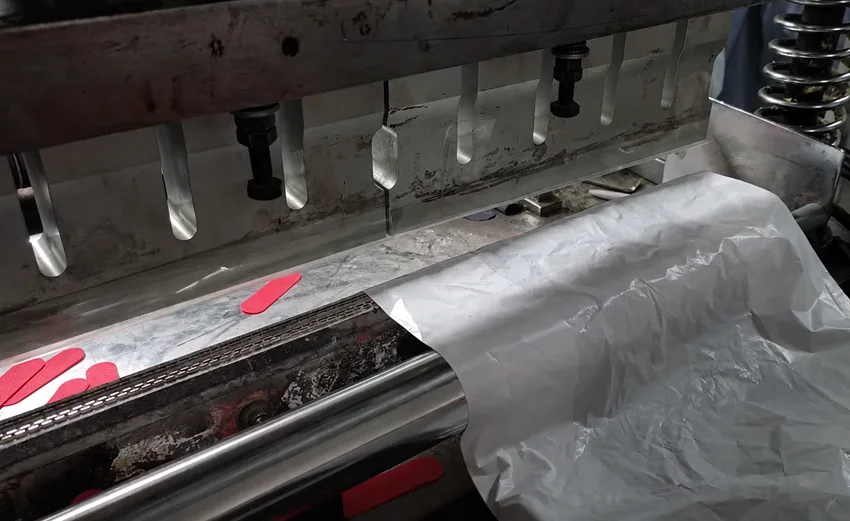

Khung hình từ video cho thấy cụm nhiều đầu hàn được bố trí trực tiếp trên cơ cấu máy túi vải. Đây là phần việc đòi hỏi sự phối hợp giữa công nghệ siêu âm, thiết kế cơ khí, gá giữ vật liệu và điều khiển chu kỳ.
Từ một yêu cầu hàn đến một cụm máy có thể đưa vào sản xuất
VietSonic không dừng ở việc cung cấp bộ nguồn siêu âm. Giải pháp được phát triển theo vị trí cần hàn, khoảng làm việc của máy và đặc tính của màng. Số lượng đầu hàn, khoảng cách giữa các đầu, biên dạng khuôn và cơ cấu ép được thiết kế thành một cụm thống nhất.
Cách tiếp cận này phù hợp với doanh nghiệp cần cải tiến máy hiện hữu, phát triển mẫu túi mới hoặc xây dựng công đoạn hàn tự động riêng nhưng không muốn tự ghép nhiều thiết bị rời.
Một cụm hàn hoàn chỉnh cần xử lý
- Độ cứng vững và độ song song của cơ cấu ép
- Phân bố áp lực đồng đều tại các vị trí hàn
- Biên dạng horn/khuôn tỳ theo vùng liên kết
- Đồng bộ tín hiệu siêu âm với chu kỳ máy
- Không gian thao tác, căn chỉnh và bảo trì
Cách VietSonic triển khai một bài toán hàn theo yêu cầu
Thay vì áp một cấu hình cố định cho mọi ứng dụng, giải pháp cần được chốt từ mẫu thật và tiêu chuẩn đầu ra mà doanh nghiệp mong muốn.
Nhận mẫu và yêu cầu
Xác định vật liệu, kích thước vùng hàn, ngoại quan, độ bền và nhịp sản xuất mục tiêu.
Thử hàn thực tế
Tìm khoảng thông số cho mối hàn đạt yêu cầu mà không làm thủng, co rút hoặc biến dạng màng.
Thiết kế cụm hàn
Tính toán đầu hàn, khuôn tỳ, cơ cấu ép, gá giữ và khoảng điều chỉnh theo sản phẩm.
Tích hợp và đồng bộ
Kết nối hoạt động siêu âm với cơ cấu cấp liệu và chu kỳ điều khiển của máy túi vải.
Chạy thử và bàn giao
Kiểm tra độ ổn định, hướng dẫn vận hành, chốt thông số và phương án bảo trì phù hợp.
Mối hàn ổn định là kết quả của cả một hệ thống tham số
Dao động siêu âm tạo nhiệt cục bộ tại bề mặt tiếp xúc của các lớp vật liệu nhiệt dẻo. Dưới lực ép phù hợp, vùng tiếp xúc được liên kết trong thời gian ngắn. Tuy nhiên, chất lượng cuối cùng không thể đánh giá chỉ bằng tần số hoặc công suất danh định.
- Cấu trúc và độ dày của màng nylon
- Biên độ dao động truyền tới vùng hàn
- Áp lực và độ đồng đều của bề mặt ép
- Thời gian phát siêu âm và thời gian giữ
- Biên dạng đầu hàn, khuôn tỳ và độ cứng khung máy
Giải pháp được thiết kế để giải quyết đúng nhu cầu sản xuất
Chất lượng lặp lại
Thông số và cơ cấu được chốt trên mẫu thực tế giúp giảm phụ thuộc vào thao tác thủ công và hạn chế sai khác giữa các vị trí hàn.
Không dùng chỉ hoặc keo
Với tổ hợp vật liệu phù hợp, siêu âm tạo liên kết trực tiếp, giảm vật tư phụ và giữ khu vực gia công gọn hơn.
Chủ động hỗ trợ kỹ thuật
Thiết kế, tích hợp và hiệu chỉnh trong nước giúp doanh nghiệp thuận tiện hơn khi cần đổi mẫu, bảo trì hoặc cải tiến công đoạn.
| Nhu cầu của doanh nghiệp | Giải pháp thiết kế | Giá trị nhận được |
|---|---|---|
| Mối hàn hiện tại không ổn định | Thử mẫu, xác định khoảng thông số và thiết kế lại vùng tiếp xúc hàn. | Giảm thử sai trên dây chuyền và kiểm soát chất lượng rõ ràng hơn. |
| Cần tích hợp vào máy đang có | Khảo sát không gian, chu kỳ máy, tín hiệu điều khiển và cơ cấu gá hiện hữu. | Tận dụng thiết bị hiện có, tập trung đầu tư đúng công đoạn cần cải tiến. |
| Nhiều kích thước hoặc vị trí hàn | Thiết kế cụm đầu hàn, khoảng điều chỉnh hoặc module thay đổi theo sản phẩm. | Rút ngắn thời gian chuyển đổi mẫu và tăng tính linh hoạt cho dây chuyền. |
| Cần hỗ trợ khi đưa máy vào sản xuất | Chạy thử, hướng dẫn vận hành, bàn giao thông số và phương án bảo trì. | Giảm rủi ro khi chuyển từ mẫu thử sang sản xuất thực tế. |
Thông tin kỹ thuật cần hiểu đúng trước khi lựa chọn
Cấu hình 15 kHz – 3.200 W là hệ siêu âm xuất hiện trong video ứng dụng này. Đây không phải thông số mặc định cho mọi loại màng hoặc mọi máy túi vải.
| Tần số hệ siêu âm | 15 kHz |
| Công suất bộ siêu âm | 3.200 W |
| Ứng dụng | Hàn màng nylon trên máy túi vải tự động |
| Kết cấu hàn | Cụm nhiều đầu hàn, bố trí theo các vị trí liên kết cần xử lý |
| Phương án tích hợp | Thiết kế theo kích thước túi, vùng hàn, cơ cấu máy và chu kỳ sản xuất thực tế |
| Điều kiện chốt cấu hình | Cần thử trên đúng mẫu vật liệu và tiêu chuẩn đầu ra của doanh nghiệp |
Xem cụm hàn siêu âm vận hành trên máy túi vải tự động

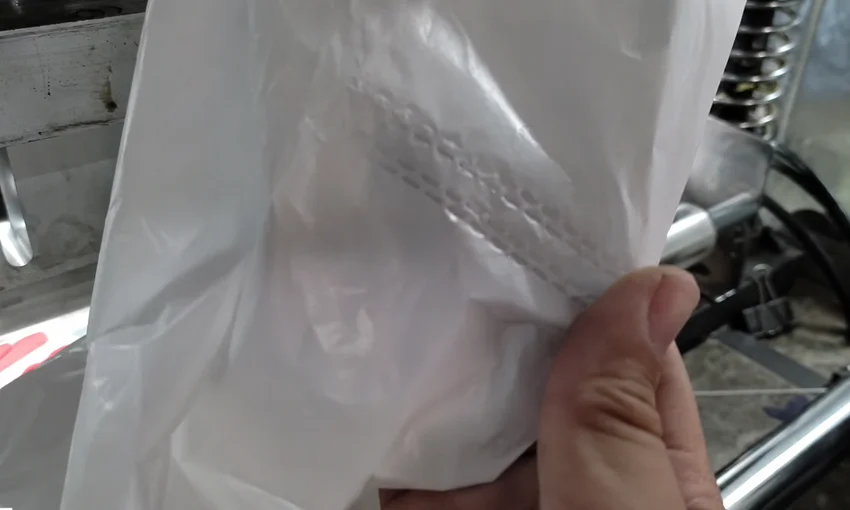

Video cho thấy bố trí cụm đầu hàn, quá trình xử lý màng trên máy và thao tác kiểm tra vùng liên kết sau gia công.
Những điểm doanh nghiệp nên xác nhận trước khi đầu tư
Mọi loại màng nylon đều có thể hàn bằng siêu âm không?
Không thể kết luận chỉ từ tên vật liệu. Khả năng hàn phụ thuộc vào thành phần nhiệt dẻo, cấu trúc lớp, độ dày và vật liệu nền. Cần gửi đúng mẫu đang sử dụng để thử và đánh giá mối hàn.
Có thể tích hợp cụm hàn vào máy túi vải hiện hữu không?
Có thể xem xét sau khi khảo sát không gian lắp đặt, chu kỳ máy, cơ cấu cấp liệu, vị trí hàn và hệ điều khiển. Từ đó mới xác định phương án cải tiến phù hợp hay cần chế tạo một module độc lập.
Vì sao bài viết không cam kết một tốc độ chung cho mọi dây chuyền?
Năng suất phụ thuộc vào toàn bộ chu kỳ cấp liệu, định vị, ép, phát siêu âm và đưa sản phẩm ra. Tốc độ chỉ nên chốt sau khi có mẫu, kích thước sản phẩm và dữ liệu của máy cần tích hợp.
Doanh nghiệp cần cung cấp gì để được tư vấn nhanh?
Nên chuẩn bị mẫu màng và vật liệu nền, hình ảnh hoặc video máy hiện hữu, kích thước vùng hàn, sản lượng mục tiêu và tiêu chí đánh giá mối hàn. Thông tin càng rõ, phương án thử và thiết kế càng sát nhu cầu.
Bắt đầu từ mẫu vật liệu và yêu cầu đầu ra của doanh nghiệp
Liên hệ VietSonic để thử hàn, đánh giá khả năng tích hợp và xây dựng cấu hình phù hợp cho máy hoặc dây chuyền túi vải đang sử dụng.
