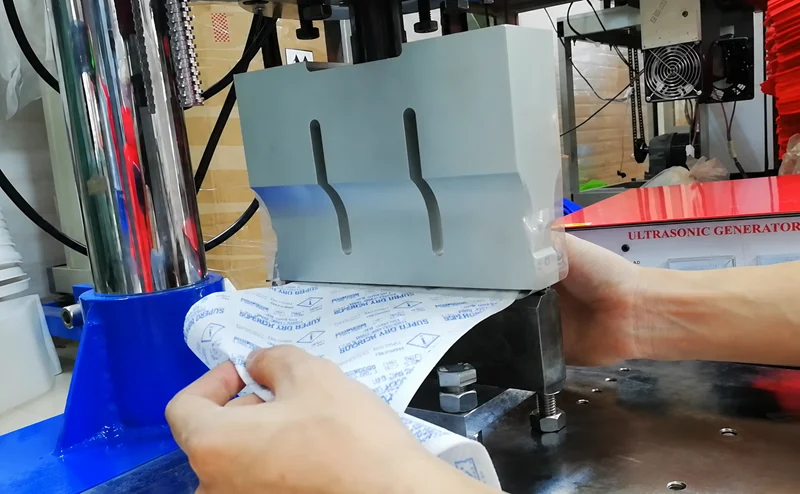

乾燥剤袋用超音波横シール機 ― 工業生産における安定したシール品質を実現
本ソリューションは、材料特性、袋の寸法、シール形状、実際の運転条件に基づき、VietSonicが設計しています。動画で紹介するシステムは、20 kHz・1,500 Wの超音波発振器、エアシリンダ機構、および3本リブのシールを形成する専用治具を採用しています。
乾燥剤袋の横シール工程における実際の課題
乾燥剤袋の製造では、シールの気密性、均一性、外観を同時に管理する必要があります。設定値が一つでも適切でない場合、シールが不安定になったり、袋端が変形したり、再加工が必要な製品が発生したりする可能性があります。
適切なシールステーションには、次の要件が求められます。
- 複数の生産サイクルにわたり、安定したシールを繰り返し形成できること。
- 袋の構造に適した加圧力を制御できること。
- 治具が正確な位置に保持され、製品のずれを抑えられること。
- 材料、寸法、シール要件の変更に合わせて容易に調整できること。
- 工場での操作、清掃、保守を行いやすい構造であること。
VietSonicのソリューション設計・製造能力
袋の種類によって、材料構成、寸法、シール基準は異なります。VietSonicは、製品サンプルとお客様の実際の運転条件に合わせた技術プロセスにより、装置を設計・製造します。
サンプルの確認
材料、シール幅、厚さ、完成品に求められる条件を確認します。
装置構成の選定
周波数、出力、加圧機構、シールステーションのレイアウトを決定します。
治具設計
要求されるシール形状に合わせて、ホーンとアンビルの表面を設計します。
製造・サンプルテスト
装置を組み立て、実際のサンプルで試運転を行い、条件を調整します。
技術引き渡し
操作方法、条件設定、納入後の技術サポートを提供します。
動画で紹介するシステム仕様
| 用途 | 乾燥剤袋の横シール |
|---|---|
| 超音波周波数 | 20 kHz |
| 発振器出力 | 1,500 W |
| 装置構成 | 多用途縦型超音波溶着機 |
| 加圧機構 | エアシリンダ |
| シール設計 | 3本の平行リブ |
上記は動画で紹介している装置構成です。実際にお客様へ提供する装置は、材料、袋の寸法、生産能力、検査基準に応じて再検討・最適化します。
3本リブシールの役割
本システムの治具は、袋端に3本の平行なシール帯を形成するよう設計されています。この構造により接合面積を確保し、シールの均一性を管理しやすくします。
- シール幅全体に接触領域を分散します。
- 袋端に複数の平行な接合帯を形成します。
- 明確なシール形状を形成し、外観検査を行いやすくします。
- 製品サンプルの要件に合わせてリブ形状を変更できます。
最終的な気密性とシール強度は、サンプル試験による評価が必要です。結果は材料層、厚さ、加圧力、超音波条件によっても変わります。
乾燥剤袋用超音波シール機の稼働動画
動画では、VietSonicが実際の製品に適用した装置、動作機構、シール形状をご覧いただけます。
導入によって企業が得られるメリット
本ソリューションは、安定した運転、品質管理、生産工程への導入しやすさを重視して設計されています。
均一性の管理
製品サンプルに合わせた治具設計により、生産サイクルごとのシール位置と形状を安定させます。
付帯工程の削減
超音波接合ではシール部に接着剤を追加する必要がなく、工程の簡素化に役立ちます。
製品に合わせた調整
材料、寸法、シール基準に合わせて、運転条件と治具設計を最適化できます。
迅速な技術サポート
装置を国内で設計・製造しているため、調整、保守、治具変更に柔軟に対応できます。
本ソリューションに適した企業
- 乾燥剤袋の製造・包装事業者。
- 産業用包装材の加工事業者。
- 袋端のシール工程を標準化したい工場。
- 独自サンプルに合わせた装置を必要とするOEM事業者。
- 半自動シールステーションまたは自動ラインへの組み込みを検討している企業。
ご相談時に必要な情報
- 袋サンプルと材料構成に関する情報。
- シールの寸法、幅、形状。
- 必要な生産能力または目標タクトタイム。
- 気密性および外観の検査基準。
- 単体運転または生産ラインへの組み込み要件。
導入までのプロセス
ご要望と袋サンプルの受領
材料とシール条件の分析
装置構成のご提案
製造・試運転・条件調整
納入・運転サポート
よくあるご質問
すべての種類の乾燥剤袋を溶着できますか？
溶着の可否は、材料構成と熱可塑性によって異なります。適切な装置構成と条件を決定する前に、VietSonicが実際のサンプルを確認する必要があります。
シール幅や模様を変更できますか？
製品サンプルを確認した後、必要な幅、リブ数、シール形状に合わせて治具を設計できます。
装置を自動生産ラインに組み込めますか？
VietSonicは、超音波ステーションを生産ラインへ組み込む方法を検討できます。必要な速度、制御信号、設置スペース、製品の供給・排出工程に関する情報をご提供ください。
袋サンプルをお送りください ― ご相談・テストに対応します
気密性やシールの均一性に課題がある場合、または現在の工程に適したシールステーションをご検討の場合は、サンプルをVietSonicへお送りください。技術チームが確認し、適切なソリューションをご提案します。
ベトナム超音波設備有限会社
Email: info.vietsonic@gmail.com · Website: vietsonic.vn
