Trong các hệ thống cơ khí công suất lớn như tuabin gió, hộp số công nghiệp, máy nghiền, máy cán, turbine, máy phát điện, bạc đạn là chi tiết nhỏ nhưng giữ vai trò cực kỳ quan trọng. Khi bạc đạn hư, nhiều người thường nghĩ đơn giản rằng chỉ cần thay bạc đạn mới là xong. Tuy nhiên, với thiết bị công nghiệp tải nặng, hư hỏng bạc đạn thường không phải là nguyên nhân cuối cùng, mà là dấu hiệu cho thấy bên trong hệ thống đang tồn tại một vấn đề sâu hơn.
Trường hợp hư hỏng bạc đạn trong hộp số tuabin gió là một ví dụ điển hình. Thiết bị được thiết kế để vận hành trong thời gian dài, nhưng thực tế bạc đạn có thể hư hỏng sớm do tải trọng cục bộ, lệch tiếp xúc, nhiễm bẩn dầu bôi trơn và điều kiện vận hành khắc nghiệt.
1. Dạng hư hỏng quan sát được
Bạc đạn được khảo sát là bạc đạn con lăn trong tầng bánh răng hành tinh của hộp số tuabin gió. Trên bề mặt vòng trong xuất hiện vùng hư hỏng nặng, có dạng bong tróc vật liệu, rỗ bề mặt, vết lõm và vết con lăn không đều.
Điểm quan trọng ở đây là hư hỏng không phân bố đều trên toàn bộ bạc đạn. Nó tập trung tại một vùng chịu tải chính. Với góc nhìn đánh giá hư hỏng, đây là dấu hiệu cho thấy bạc đạn đã làm việc trong điều kiện tải không đều hoặc có vị trí chịu tải lặp lại trong thời gian dài.
2. Không nên kết luận vội là “bạc đạn kém chất lượng”
Khi bạc đạn hỏng sớm, các kết luận thường gặp là bạc đạn kém chất lượng, thiếu dầu, dầu bẩn hoặc thiết bị bị quá tải. Những nguyên nhân này có thể đúng, nhưng nếu chỉ dừng lại ở đó thì chưa đủ.
Trong thiết bị công nghiệp lớn, hư hỏng bạc đạn có thể liên quan đến nhiều yếu tố cùng lúc:
- Tải trọng thực tế cao hơn tính toán.
- Tải va đập khi khởi động, dừng máy, phanh hoặc thay đổi tải.
- Con lăn bị lệch, tiếp xúc không đều.
- Chốt, trục hoặc gối đỡ bị biến dạng.
- Dầu bôi trơn nhiễm mạt kim loại.
- Bộ lọc dầu không loại bỏ được hạt cứng.
- Hộp số phân bố tải không đều.
Nếu chỉ thay bạc đạn mới mà không xử lý nguyên nhân gốc, thiết bị rất dễ hỏng lặp lại.
3. Quá tải tiếp xúc là nguyên nhân đáng nghi ngờ
Trong quá trình làm việc, con lăn ép lên vòng trong bạc đạn với áp suất rất lớn. Về lý thuyết, áp suất này phải nằm trong giới hạn cho phép. Nhưng trong thực tế, tuabin gió thường chịu tải thay đổi liên tục do gió giật, dừng khẩn cấp, phanh, khởi động hoặc đóng/ngắt máy phát.
Các chu kỳ quá tải ngắn hạn nhưng lặp lại nhiều lần có thể làm bề mặt bạc đạn bị biến cứng, nứt mỏi và cuối cùng bong tróc. Đây là lý do một thiết bị có thể không chạy quá tải liên tục nhưng vẫn hư sớm.

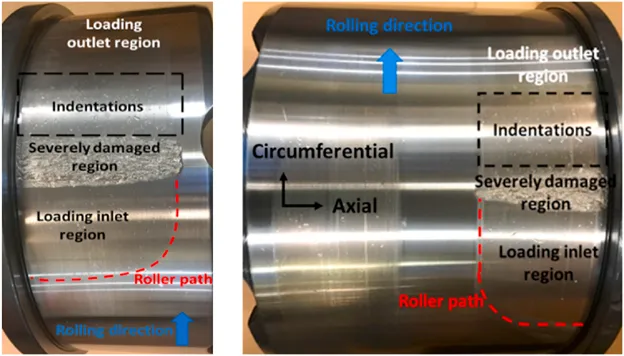

4. Hư hỏng tập trung tại một vị trí cố định
Trong tầng bánh răng hành tinh, vòng trong bạc đạn thường lắp trên chốt không quay. Điều này làm tải trọng không được chia đều quanh chu vi bạc đạn, mà tập trung vào một vùng nhất định.
Khi một vùng nhỏ liên tục chịu tải cao, bề mặt tại đó sẽ xuất hiện vết con lăn đậm, biến cứng, vết lõm dày đặc và vùng bong tróc nặng. Đây là dấu hiệu rất quan trọng để xác định vùng chịu tải chính và cơ chế khởi đầu hư hỏng.
5. Vết con lăn không đều cho thấy lệch tiếp xúc
Quan sát bề mặt cho thấy các vết con lăn không thẳng và không đều. Đây là dấu hiệu của hiện tượng con lăn bị nghiêng hoặc tiếp xúc lệch.
Trong thực tế, nếu không kiểm tra độ đồng tâm, độ song song, khe hở lắp ghép, chốt đỡ và tình trạng biến dạng của cụm hộp số, việc thay bạc đạn mới có thể không giải quyết được vấn đề.

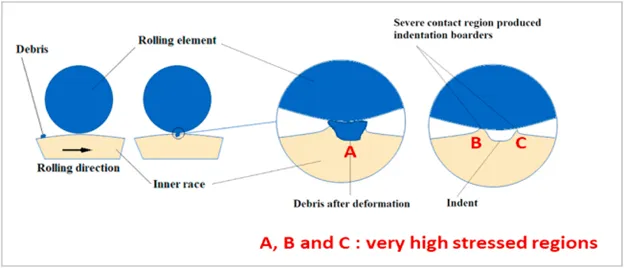

6. Vết lõm: bằng chứng dầu bôi trơn có mạt cứng

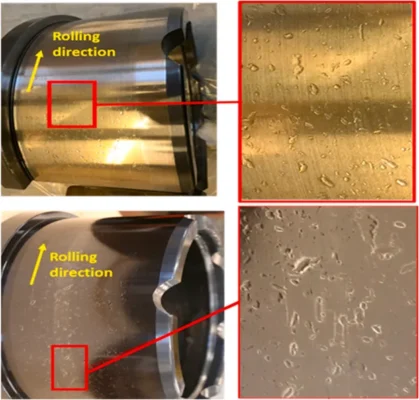

Trên bề mặt bạc đạn xuất hiện nhiều vết lõm. Đây thường là dấu hiệu dầu bôi trơn có chứa hạt cứng hoặc mạt kim loại.
Nguồn mạt cứng có thể đến từ bánh răng, bạc đạn khác, vùng đã bong tróc, trục hoặc các chi tiết đang mòn bên trong hộp số. Vì vậy, khi phát hiện vết lõm, cần kiểm tra cả dầu, bộ lọc, đường dầu và các chi tiết truyền động liên quan.

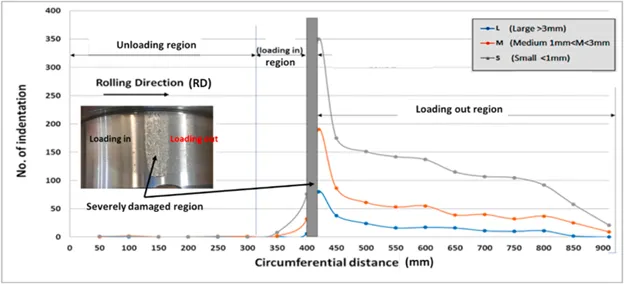

7. Phân bố vết lõm giúp đọc được lịch sử hư hỏng
Mật độ vết lõm tăng mạnh gần vùng hư hỏng nặng. Điều này cho thấy vùng đó vừa chịu tải cao, vừa chịu ảnh hưởng của hạt cứng trong dầu.

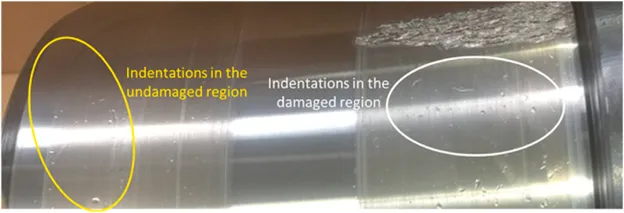

Đáng chú ý, vết lõm còn xuất hiện cả ở vùng chưa bong tróc.
Điều này chứng minh rằng không nên chỉ xử lý riêng bạc đạn bị vỡ. Cần đánh giá toàn bộ hộp số để tìm nguồn phát sinh mạt.
8. Khi nào cần đánh giá hư hỏng chuyên sâu?
Chủ thiết bị nên gọi đơn vị đánh giá hư hỏng khi gặp các tình huống:
- Bạc đạn hư sớm hơn tuổi thọ dự kiến.
- Đã thay bạc đạn nhưng hư lại.
- Hộp số rung, ồn hoặc nóng bất thường.
- Dầu bôi trơn có mạt kim loại.
- Bạc đạn bị rỗ, tróc, nứt hoặc cháy.
- Cần xác định nguyên nhân để làm hồ sơ bảo hiểm.
- Có tranh chấp giữa chủ đầu tư, nhà thầu, đơn vị bảo trì hoặc nhà cung cấp.
Một đánh giá đúng phải trả lời được: hư hỏng bắt đầu từ đâu, cơ chế hư hỏng là gì, yếu tố nào thúc đẩy hư hỏng lan nhanh và cần xử lý gì để không hỏng lặp lại.
Kết luận
Hư hỏng bạc đạn hộp số tuabin gió không chỉ là câu chuyện của riêng bạc đạn. Các dấu hiệu như bong tróc, vết lõm, vết con lăn lệch, vùng tải tập trung và dầu nhiễm mạt cho thấy toàn bộ hệ thống truyền động cần được đánh giá bài bản.
Với thiết bị công nghiệp tải nặng, thay linh kiện chỉ là bước xử lý phần ngọn. Muốn sửa đúng và tránh hư hỏng lặp lại, cần đánh giá nguyên nhân gốc từ bạc đạn, dầu bôi trơn, hệ thống lọc, bánh răng, trục, chốt đỡ, điều kiện lắp ráp và lịch sử vận hành.
