Mạng nứt WEC phát triển dưới bề mặt vòng bi như thế nào?

Vòng bi hộp số tuabin gió có thể hư hỏng dù bề mặt rãnh lăn chưa xuất hiện mảng bong lớn. Nguyên nhân là mạng nứt WEC đã hình thành âm thầm trong thép, phát triển theo nhiều nhánh rồi tiến dần lên bề mặt.

Đây là dạng hư hỏng khó phát hiện bằng quan sát thông thường. Khi vòng bi rung tăng, phát sinh tiếng ồn hoặc có mạt kim loại trong dầu, phần vật liệu bên trong có thể đã mất ổn định.

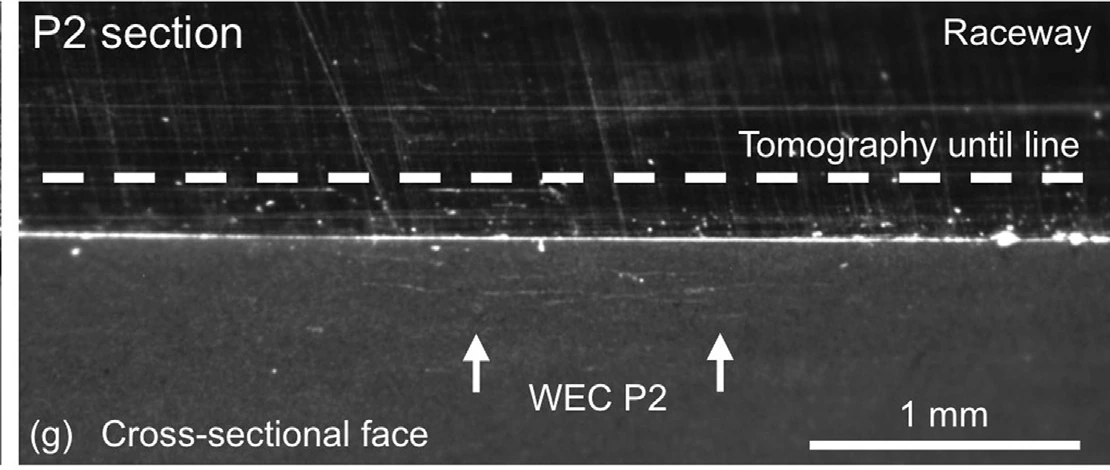

WEC thường bắt đầu trong vùng chịu ứng suất cao

Mỗi lần con lăn đi qua vùng chịu tải, thép vòng bi chịu một chu kỳ ứng suất tiếp xúc. Ứng suất lớn nhất không nhất thiết nằm ngay trên bề mặt mà có thể tập trung ở một độ sâu nhất định.

Khi hộp số làm việc với tải biến động, trượt, rung động hoặc bôi trơn không ổn định, những điểm yếu vi mô trong vật liệu có thể trở thành nơi khởi đầu vết nứt. Qua hàng triệu chu kỳ lăn, các vết nứt mở rộng theo hướng của trường ứng suất.

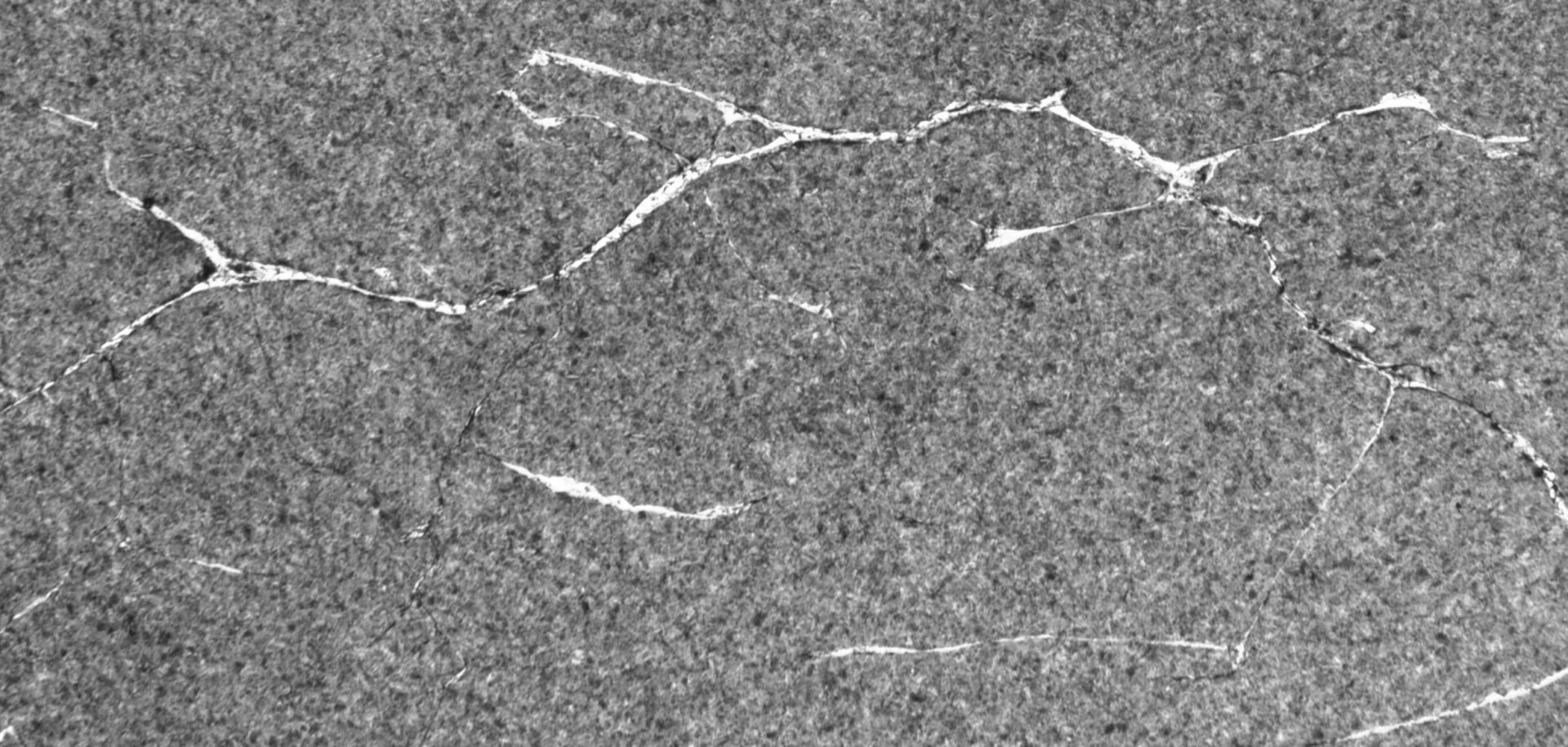

Một số vết nứt phát triển gần song song với bề mặt, số khác đi theo phương đứng hoặc xiên. Khi nhiều nhánh gặp nhau, chúng tạo thành mạng nứt phức tạp.

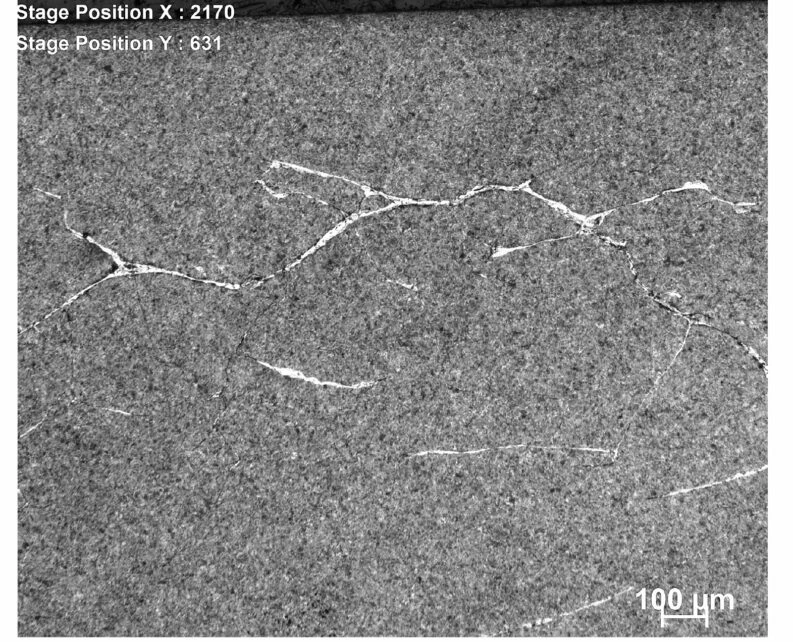

Vết nứt nhỏ nhưng phạm vi hư hỏng có thể lớn

Ở giai đoạn sớm, kích thước vết nứt chỉ ở cấp micromet. Vì vậy, một bề mặt nhìn còn tốt chưa chắc phần vật liệu bên dưới vẫn an toàn.

Nếu chỉ dựa vào vùng bong tróc quan sát được, kỹ thuật viên có thể đánh giá thấp mức độ hư hỏng. Mạng nứt bên dưới thường lan rộng hơn điểm rỗ hoặc vết bong nhìn thấy.

Khi các nhánh nứt mở rộng, vùng thép ở giữa bị chia cắt, làm lớp vật liệu phía trên dễ mất ổn định dưới tải lăn.

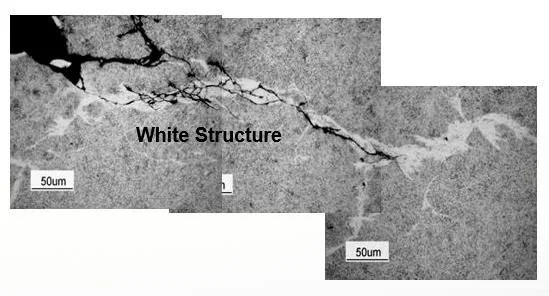

White structure quanh đường nứt

Khi kiểm tra mẫu kim tương, dọc theo đường nứt thường xuất hiện vùng tổ chức trắng. Đây là phần vi cấu trúc thép đã bị biến đổi mạnh.

White structure không phải lớp phủ hoặc chất bẩn trong vết nứt. Đó là vật liệu đã thay đổi cấu trúc dưới tác động của ứng suất lặp lại, ma sát và biến dạng cục bộ.

Sự xuất hiện của vùng này cho thấy hư hỏng đã diễn ra trong thép và có thể tiếp tục mở rộng nếu thiết bị vẫn vận hành.

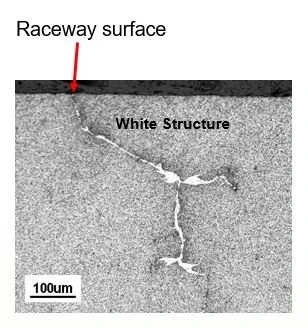

Từ mạng nứt ngầm đến bong tróc rãnh lăn

Khi WEC tiến gần bề mặt, lớp thép phía trên trở nên mỏng và yếu. Dưới tải tiếp xúc lặp lại, vết nứt kết nối với rãnh lăn, tạo ra rỗ nhỏ, nứt mép hoặc mất vật liệu.

Mảnh thép bong ra đi vào dầu bôi trơn, làm tăng nguy cơ mài mòn con lăn, bánh răng và các vòng bi khác. Vùng bong tróc nhìn thấy thường chỉ là giai đoạn cuối của quá trình nứt đã bắt đầu từ trước.

Làm sao xác định vòng bi có WEC?

Không thể kết luận WEC chỉ từ ảnh chụp bề mặt. Việc đánh giá cần kết hợp dữ liệu rung, nhiệt độ, phân tích dầu, mạt kim loại và lịch sử tải.

Với vòng bi đã tháo, cần đánh dấu vùng chịu tải và khu vực bong tróc trước khi lấy mẫu. Mặt cắt phải đi qua vị trí nghi ngờ để quan sát độ sâu, hướng phát triển và mức độ phân nhánh của mạng nứt.

Kết quả kiểm tra giúp xác định hư hỏng bắt đầu từ bề mặt hay dưới bề mặt, đồng thời đánh giá vai trò của tải lệch, trượt, rung động, bôi trơn và chất lượng vật liệu.

Kiểm tra sớm để tránh hư hỏng lan rộng

Khi vòng bi rung tăng, có tiếng ồn bất thường, mạt sắt trong dầu hoặc bong tróc tái diễn, doanh nghiệp nên kiểm tra chuyên sâu thay vì chỉ thay vòng bi mới.

Chúng tôi cung cấp dịch vụ khảo sát và phân tích hư hỏng vòng bi, hộp số cùng thiết bị quay công nghiệp. Công việc gồm đánh giá hiện trạng, dữ liệu vận hành, hệ thống bôi trơn, mẫu hư hỏng và đề xuất hướng xử lý.

Xác định đúng cơ chế WEC giúp hạn chế sự cố lặp lại và giảm thiệt hại cho toàn bộ cụm truyền động.
