Máy hàn siêu âm chèn ren vít kim loại vào nhựa ABS
Giải pháp chèn insert kim loại vào chi tiết nhựa nhanh, sạch và ổn định hơn so với các phương pháp lắp thủ công. Phù hợp cho hộp nhựa ABS, vỏ thiết bị, linh kiện điện tử, chi tiết kỹ thuật cần điểm bắt vít chắc chắn.
Vấn đề thường gặp khi bắt vít trực tiếp vào nhựa
Trong nhiều sản phẩm nhựa ABS, chi tiết cần được tháo lắp nhiều lần. Nếu bắt vít trực tiếp vào nhựa, phần ren nhựa dễ bị mòn, lỏng hoặc nứt chân trụ sau một thời gian sử dụng.
- Ren nhựa dễ bị tuôn khi siết lực lớn hoặc tháo lắp nhiều lần.
- Chân trụ nhựa có thể bị nứt nếu ép insert sai cách.
- Keo dán hoặc gia nhiệt thủ công khó đảm bảo độ đồng đều giữa các sản phẩm.
- Thao tác thủ công làm năng suất thấp và khó kiểm soát chất lượng hàng loạt.
Giải pháp phù hợp hơn
Thay vì để vít ăn trực tiếp vào nhựa, máy hàn siêu âm giúp chèn ren kim loại vào vị trí đã thiết kế sẵn. Khi vận hành, năng lượng siêu âm làm vùng nhựa quanh insert nóng chảy cục bộ, sau đó nhựa ôm chặt các rãnh bám trên insert khi nguội lại.
Kết quả là sản phẩm có điểm bắt vít chắc hơn, sạch hơn và phù hợp với sản xuất số lượng lớn.
Video thực tế: chèn ren vít kim loại vào hộp nhựa ABS

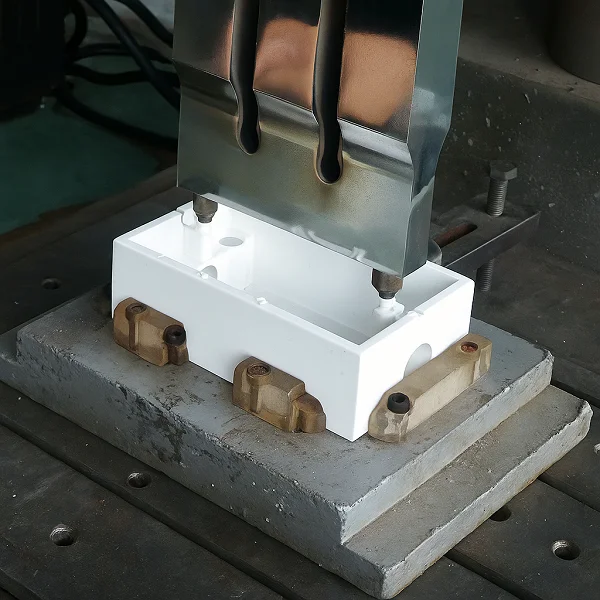

Video dưới đây minh họa quá trình dùng máy hàn siêu âm để chèn insert kim loại vào hộp nhựa ABS. Đây là dạng ứng dụng thường gặp trong sản xuất vỏ thiết bị, hộp nhựa kỹ thuật và các chi tiết cần lắp ráp bằng vít.
Nguyên lý chèn ren kim loại bằng sóng siêu âm
Máy hàn siêu âm tạo dao động cơ học tần số cao thông qua bộ phát, bộ chuyển đổi và đầu hàn. Khi đầu hàn tiếp xúc với insert kim loại, năng lượng dao động truyền xuống vùng tiếp xúc giữa insert và nhựa. Ma sát cục bộ làm nhựa mềm ra, giúp insert đi vào đúng vị trí.
Sau khi kết thúc chu kỳ hàn, nhựa nguội lại và bám quanh các rãnh, gân hoặc hoa văn trên thân insert. Nhờ đó, insert được cố định chắc trong chi tiết nhựa mà không cần keo, không cần dung môi và không làm bẩn bề mặt sản phẩm.
Quy trình vận hành cơ bản
Đặt chi tiết vào gá
Hộp nhựa ABS hoặc chi tiết nhựa được đặt vào bộ gá để cố định đúng vị trí. Gá cần giữ sản phẩm chắc, tránh lệch tâm khi đầu hàn hạ xuống.
Định vị insert kim loại
Ren vít, đai ốc hoặc insert kim loại được đặt vào lỗ chờ. Kích thước lỗ cần phù hợp với đường kính insert để đảm bảo độ bám sau khi chèn.
Hàn và giữ áp
Đầu hàn truyền năng lượng siêu âm trong thời gian ngắn. Sau đó máy giữ áp trong vài nhịp để nhựa nguội lại và khóa chặt insert.
Ưu điểm khi dùng máy hàn siêu âm để chèn ren
- Không cần keo: giảm công đoạn phụ, không chờ khô, không lo lem keo trên bề mặt sản phẩm.
- Tốc độ nhanh: phù hợp với sản xuất hàng loạt, chu kỳ thao tác ngắn và dễ tiêu chuẩn hóa.
- Độ lặp lại tốt: có thể kiểm soát thời gian hàn, lực ép, hành trình và thời gian giữ áp.
- Bề mặt sạch: hạn chế trầy xước và biến dạng nếu đầu hàn, gá đỡ và thông số được thiết kế đúng.
- Liên kết chắc: insert kim loại bám vào nhựa nhờ rãnh/gân trên thân insert và vùng nhựa chảy cục bộ.
Ứng dụng thực tế của công nghệ chèn ren siêu âm
Công nghệ này phù hợp với các sản phẩm nhựa cần điểm bắt vít bền, tháo lắp được nhiều lần hoặc cần liên kết giữa nhựa và kim loại.
Khi nào nên chọn máy hàn siêu âm chèn ren?
Nên dùng khi
Sản phẩm cần lắp vít nhiều lần: ví dụ vỏ hộp, nắp máy, chi tiết bảo trì định kỳ.
Cần năng suất ổn định: sản xuất số lượng vừa và lớn, cần thao tác nhanh, ít phụ thuộc tay nghề công nhân.
Cần bề mặt sạch: không muốn dùng keo, không muốn sinh bụi hoặc chất phụ trợ.
Cần kiểm tra trước khi triển khai
Vật liệu nhựa: ABS, PP, PC, PA hoặc vật liệu kỹ thuật khác sẽ cần thông số khác nhau.
Kích thước insert: đường kính, chiều cao, rãnh bám và dung sai ảnh hưởng trực tiếp đến độ chắc.
Thiết kế lỗ chờ: lỗ quá rộng dễ lỏng, lỗ quá nhỏ dễ nứt hoặc biến dạng trụ nhựa.
Các yếu tố quyết định chất lượng mối chèn ren
| Yếu tố | Vai trò trong quá trình chèn ren |
|---|---|
| Thiết kế insert | Insert nên có rãnh, gân hoặc hoa văn bám để nhựa chảy vào và khóa chặt sau khi nguội. |
| Kích thước lỗ chờ | Lỗ chờ phải phù hợp với insert. Đây là yếu tố quan trọng để tránh lỏng ren hoặc nứt chân trụ. |
| Đầu hàn | Đầu hàn cần đúng biên dạng, tiếp xúc đều, truyền năng lượng ổn định và không làm xước sản phẩm. |
| Bộ gá | Gá giữ sản phẩm đúng vị trí, hạn chế rung lệch và giúp insert đi xuống thẳng tâm. |
| Thông số hàn | Thời gian hàn, lực ép, biên độ và thời gian giữ áp cần được thử mẫu để tìm thông số tối ưu. |
Lỗi thường gặp và hướng xử lý
Insert bị lỏng sau khi chèn
Nguyên nhân thường do lỗ chờ quá rộng, insert không có đủ rãnh bám hoặc thông số hàn chưa đủ năng lượng. Cần kiểm tra lại thiết kế lỗ, kiểu insert và thời gian hàn.
Nhựa bị tràn hoặc biến dạng
Có thể do năng lượng hàn quá lớn, lực ép cao hoặc thời gian giữ chưa phù hợp. Nên giảm thông số theo từng bước và kiểm tra lại đầu hàn.
Insert đi lệch tâm
Thường liên quan đến bộ gá, độ thẳng của đầu hàn hoặc thao tác đặt insert. Cần thiết kế gá định vị tốt hơn để đảm bảo insert đi xuống đúng trục.
Bề mặt sản phẩm bị trầy
Nên kiểm tra vật liệu đầu hàn, độ nhẵn bề mặt tiếp xúc và cách cố định chi tiết. Với sản phẩm yêu cầu thẩm mỹ cao, đầu hàn cần được gia công phù hợp.
VietSonic tư vấn theo mẫu sản phẩm thực tế
Mỗi loại nhựa, mỗi kiểu insert và mỗi thiết kế sản phẩm sẽ cần thông số hàn khác nhau. Vì vậy, với ứng dụng chèn ren kim loại vào nhựa ABS, VietSonic không chỉ cung cấp máy mà còn tư vấn giải pháp theo mẫu sản phẩm thực tế của khách hàng.
- Đánh giá vật liệu nhựa và yêu cầu liên kết.
- Tư vấn kiểu đầu hàn, gá đỡ và phương án định vị insert.
- Thử mẫu để xác định thông số hàn phù hợp.
- Hỗ trợ tối ưu quy trình cho sản xuất hàng loạt.
Câu hỏi thường gặp
Máy hàn siêu âm có chèn được insert vào mọi loại nhựa không?
Máy có thể ứng dụng với nhiều loại nhựa nhiệt dẻo, nhưng hiệu quả phụ thuộc vào vật liệu, thiết kế lỗ chờ, kiểu insert và thông số hàn. Với từng sản phẩm nên thử mẫu trước khi chốt phương án.
Chèn ren bằng siêu âm có cần dùng keo không?
Thông thường không cần dùng keo. Liên kết được tạo ra nhờ vùng nhựa nóng chảy cục bộ ôm chặt quanh insert kim loại sau khi nguội lại.
Ứng dụng này phù hợp với sản xuất thủ công hay tự động?
Có thể triển khai ở dạng máy đơn bán tự động, máy có gá chuyên dụng hoặc tích hợp vào dây chuyền tự động tùy theo sản lượng và yêu cầu thao tác.
Cần thử mẫu chèn ren kim loại vào chi tiết nhựa?
Gửi mẫu nhựa, insert kim loại và yêu cầu kỹ thuật cho VietSonic. Đội ngũ kỹ thuật sẽ tư vấn phương án đầu hàn, gá đỡ và thông số phù hợp để sản phẩm đạt độ chắc, thẩm mỹ và ổn định trong sản xuất.
