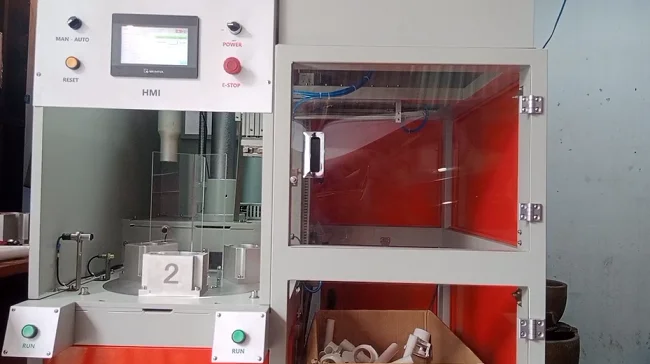

Máy hàn nhựa ABS siêu âm mâm xoay cho dây chuyền sản xuất ổn định
Giải pháp kết hợp công nghệ hàn siêu âm với cơ cấu mâm xoay định vị, giúp doanh nghiệp tổ chức thao tác theo từng trạm, kiểm soát vị trí hàn và giảm sự phụ thuộc vào cách đặt sản phẩm thủ công.
Khi sản lượng tăng, chất lượng mối hàn không thể phụ thuộc hoàn toàn vào thao tác tay
Với chi tiết nhựa ABS có nhiều công đoạn lắp và hàn, sai lệch ở khâu đặt sản phẩm, giữ chi tiết hoặc điều chỉnh lực ép có thể làm chu kỳ thiếu ổn định. Doanh nghiệp cần một hệ thống vừa hàn đúng vị trí, vừa tổ chức thao tác rõ ràng để người vận hành dễ kiểm soát.
Vị trí hàn cần lặp lại chính xác
Đồ gá phải giữ đúng tương quan giữa hai nửa sản phẩm và đầu hàn trong mỗi chu kỳ.
Nhiều thao tác cần được sắp xếp
Mâm xoay cho phép phân chia các bước đặt chi tiết, hàn và lấy thành phẩm theo từng vị trí làm việc.
Máy phải phù hợp với takt time
Số trạm, thời gian xoay, thời gian hàn và cách cấp lấy sản phẩm cần được tính theo mục tiêu sản lượng thực tế.
VietSonic phát triển máy từ mẫu sản phẩm, không áp một cấu hình chung cho mọi dự án
Đội ngũ kỹ thuật phân tích vật liệu, đường hàn, hình dạng chi tiết và yêu cầu chu kỳ trước khi chốt phương án. Cách làm này giúp đầu hàn, đồ gá và chuyển động cơ khí phục vụ đúng sản phẩm cần sản xuất.
- Thiết kế đầu hàn theo biên dạngBề mặt tiếp xúc được gia công theo vùng truyền năng lượng của chi tiết.
- Gia công đồ gá định vị sản phẩmĐồ gá đỡ chi tiết, hạn chế xê dịch và bảo vệ bề mặt trong quá trình ép hàn.
- Tích hợp mâm xoay và cơ cấu chia trạmChuyển động được sắp xếp theo trình tự thao tác và mục tiêu chu kỳ.
- Tinh chỉnh bộ phát siêu âmTần số, biên độ, thời gian hàn, lực ép và thời gian giữ được kiểm tra trên mẫu.

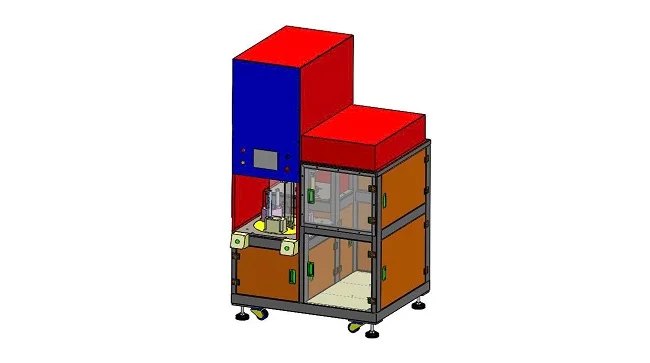

Xem cấu trúc và chu trình vận hành của máy
Video giúp doanh nghiệp quan sát trực tiếp cách hệ thống được bố trí. Khi triển khai dự án mới, kích thước máy, số trạm, đồ gá và đầu hàn sẽ được điều chỉnh theo chi tiết nhựa cần sản xuất.
Cấu hình tham khảo của hệ thống trong dự án
Các thông số dưới đây được tổng hợp từ máy đang giới thiệu. Cấu hình chính thức cần được xác nhận sau khi thử mẫu và thống nhất yêu cầu sản xuất.
| Model tham khảo | VS1532 |
|---|---|
| Tần số làm việc | 15 kHz |
| Công suất siêu âm | 3.200 W |
| Nguồn cấp | 220 V |
| Cơ cấu chuyển trạm | Mâm xoay định vị; số vị trí được thiết kế theo quy trình của sản phẩm. |
| Đầu hàn và đồ gá | Gia công theo biên dạng, kích thước và vùng hàn của chi tiết thực tế. |
| Khả năng mở rộng | Có thể đánh giá tích hợp cấp phôi, lấy sản phẩm hoặc liên động với thiết bị khác khi dự án yêu cầu. |
VietSonic kiểm soát dự án từ mẫu thử đến máy hoàn thiện
Doanh nghiệp được trao đổi trực tiếp về sản phẩm, chỉ tiêu mối hàn và mục tiêu chu kỳ trước khi chế tạo. Mỗi bước đều nhằm giảm rủi ro phải thay đổi lớn khi máy đã lắp xong.
Tiếp nhận mẫu
Ghi nhận vật liệu, hình học, vị trí hàn, lỗi đang gặp và sản lượng mục tiêu.
Đề xuất cấu hình
Xác định tần số, công suất, đầu hàn, đồ gá, số trạm và trình tự thao tác.
Chế tạo và tích hợp
Gia công cơ khí, lắp hệ thống siêu âm, hoàn thiện điều khiển và liên động máy.
Chạy thử và bàn giao
Tinh chỉnh trên mẫu, hướng dẫn vận hành và thống nhất tiêu chí nghiệm thu.
Hệ thống phù hợp khi doanh nghiệp cần
- Hàn lặp lại một hoặc nhiều vị trí trên chi tiết nhựa ABS.
- Tổ chức nhiều thao tác quanh một mâm xoay để giảm di chuyển sản phẩm.
- Kiểm soát vị trí đặt sản phẩm bằng đồ gá chuyên dụng.
- Chuẩn bị nền tảng để nâng mức tự động hóa trong tương lai.
Thông tin doanh nghiệp nên gửi để được tư vấn
- Mẫu chi tiết hoặc bản vẽ có kích thước và vùng cần hàn.
- Loại nhựa, yêu cầu ngoại quan, độ kín hoặc tiêu chí kiểm tra.
- Sản lượng theo ca và chu kỳ mong muốn.
- Video quy trình hiện tại, mặt bằng và mức tự động hóa dự kiến.
Những điểm cần xác nhận trước khi chế tạo máy
Máy có chỉ hàn được nhựa ABS không?
Không nên kết luận chỉ dựa trên tên vật liệu. Khả năng hàn còn phụ thuộc vào cấu trúc nhựa, phụ gia, thiết kế đường dẫn năng lượng và hình học chi tiết. Đội ngũ kỹ thuật cần thử mẫu để xác nhận.
Số trạm trên mâm xoay được lựa chọn như thế nào?
Số trạm được xác định từ các thao tác cần thực hiện, thời gian hàn, thời gian đặt lấy sản phẩm và mục tiêu chu kỳ. Vì vậy mỗi dự án có thể cần bố trí khác nhau.
Đầu hàn và đồ gá có được làm riêng cho sản phẩm không?
Có. Đầu hàn và đồ gá phải phù hợp với biên dạng, vùng truyền năng lượng và cách đỡ chi tiết. Đây là phần quan trọng trong phạm vi thiết kế của dự án.
Doanh nghiệp cần chuẩn bị gì để nhận báo giá sát nhu cầu?
Hãy gửi mẫu hoặc bản vẽ, loại nhựa, vị trí cần hàn, tiêu chí kiểm tra, sản lượng theo ca và video thao tác hiện tại. Dữ liệu càng rõ, phương án kỹ thuật và phạm vi báo giá càng chính xác.
Gửi mẫu nhựa ABS để VietSonic đánh giá phương án máy
Đội ngũ kỹ thuật sẽ trao đổi về đường hàn, đồ gá, cấu hình siêu âm và cơ cấu mâm xoay phù hợp với mục tiêu sản xuất của doanh nghiệp.
