Dịch vụ thiết kế và chế tạo khuôn mẫu chính xác tại VietSonic
Khuôn mẫu không chỉ là một bộ chi tiết kim loại dùng để tạo hình sản phẩm. Một bộ khuôn tốt phải đảm bảo sản phẩm ra khuôn ổn định, ít lỗi, dễ bảo trì, phù hợp vật liệu sản xuất và đáp ứng được sản lượng thực tế của doanh nghiệp.
VietSonic cung cấp giải pháp thiết kế, gia công, lắp ráp, hiệu chỉnh và sửa chữa khuôn mẫu theo yêu cầu cho các doanh nghiệp sản xuất nhựa, cao su, bao bì, linh kiện cơ khí, thiết bị công nghiệp và sản phẩm kỹ thuật.
Khuôn mẫu quyết định trực tiếp đến chất lượng và năng suất sản xuất
Trong sản xuất hàng loạt, chi phí làm khuôn thường chỉ là một phần của bài toán. Điều quan trọng hơn là bộ khuôn đó có tạo ra sản phẩm ổn định hay không, có dễ vận hành hay không, có thường xuyên phát sinh lỗi ba via, cong vênh, thiếu nhựa, kẹt sản phẩm, lệch kích thước hoặc hư hỏng khi chạy lâu dài hay không.
Sản phẩm ra khuôn đúng kích thước
Thiết kế lòng khuôn, lõi khuôn, mặt phân khuôn và hệ thống định vị cần được tính toán để hạn chế sai lệch kích thước trong quá trình ép, dập hoặc định hình.
Giảm lỗi khi sản xuất hàng loạt
Một bộ khuôn tốt phải kiểm soát được dòng chảy vật liệu, khả năng thoát khí, làm mát, đẩy sản phẩm và độ cứng vững khi vận hành liên tục.
Dễ bảo trì, dễ thay thế chi tiết
Ngay từ thiết kế ban đầu, khuôn cần được tính đến khả năng tháo lắp, vệ sinh, thay bạc dẫn hướng, ty đẩy, insert, lò xo, chốt và các chi tiết hao mòn.
Dịch vụ khuôn mẫu VietSonic cung cấp
VietSonic tiếp nhận nhu cầu từ giai đoạn ý tưởng, bản vẽ kỹ thuật, file 3D, mẫu sản phẩm thật hoặc khuôn cũ cần phục hồi. Tùy theo mục tiêu sản xuất, chúng tôi tư vấn phương án phù hợp về kết cấu khuôn, vật liệu chế tạo, quy trình gia công và phương án nghiệm thu.
- Thiết kế khuôn mẫu theo yêu cầu: dựng 3D, phân tích kết cấu sản phẩm, bố trí lòng khuôn, mặt phân khuôn, hệ thống dẫn hướng, hệ thống đẩy và vị trí cấp vật liệu.

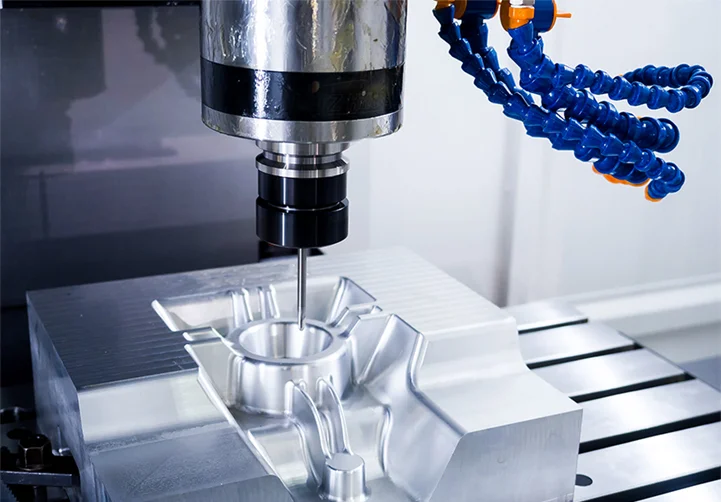

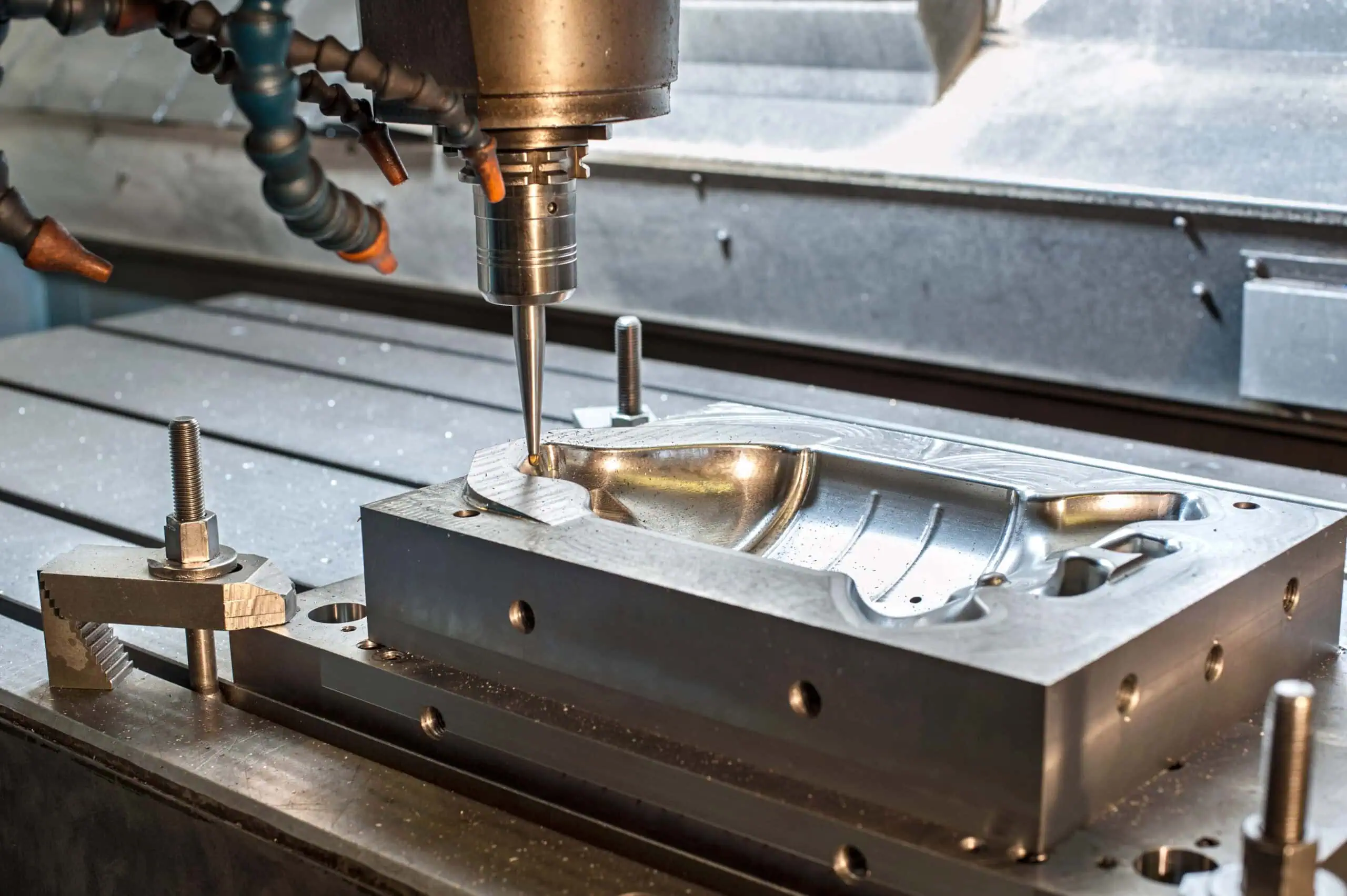

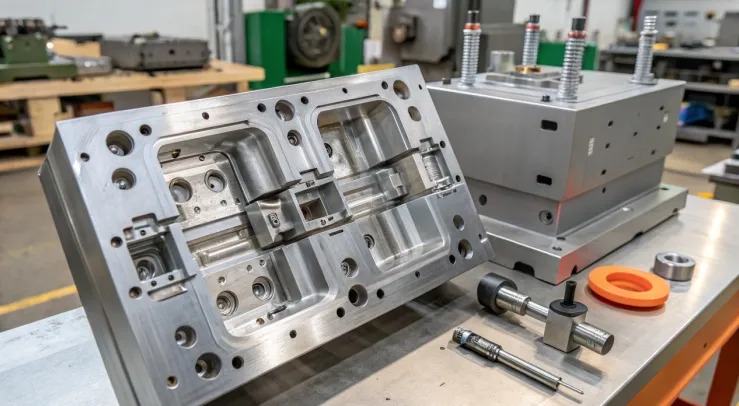

- Gia công khuôn CNC chính xác: gia công tấm khuôn, lòng khuôn, lõi khuôn, insert, chi tiết trượt, chi tiết định vị và các cụm lắp ghép.
- Gia công EDM, khoan, mài, đánh bóng: xử lý các biên dạng khó, góc sâu, bề mặt yêu cầu độ hoàn thiện cao hoặc chi tiết cần độ chính xác lắp ghép.
- Lắp ráp, chạy thử và hiệu chỉnh khuôn: kiểm tra độ khớp, độ kín, hành trình đẩy, vị trí sản phẩm, lỗi bề mặt và khả năng vận hành thực tế.
- Sửa chữa và cải tiến khuôn cũ: phục hồi khuôn mòn, nứt, kẹt, lệch, sinh ba via, khó tháo sản phẩm hoặc không còn đáp ứng chất lượng sản xuất.
Quy trình thiết kế và chế tạo khuôn mẫu
Quy trình làm khuôn cần đi theo từng bước rõ ràng để hạn chế sửa đi sửa lại, giảm rủi ro khi chạy thử và giúp khách hàng kiểm soát được tiến độ, chất lượng, chi phí.
Tiếp nhận yêu cầu
Thu thập bản vẽ, file 3D, mẫu thật, vật liệu sản phẩm, sản lượng dự kiến, máy sản xuất đang dùng và các yêu cầu kỹ thuật đặc biệt.
Phân tích sản phẩm
Đánh giá độ dày, gân tăng cứng, vị trí lỗ, bề mặt thẩm mỹ, dung sai, hướng tháo khuôn và các vùng dễ phát sinh lỗi.

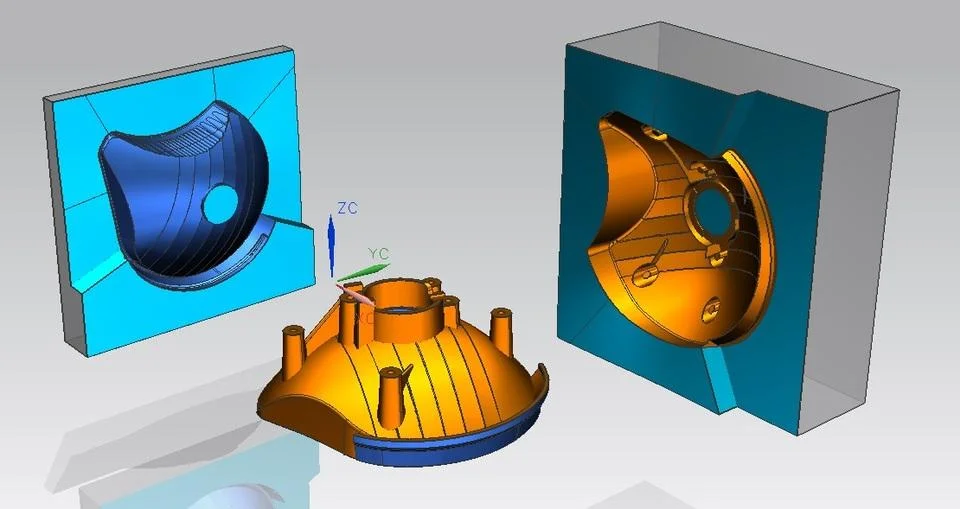

Thiết kế khuôn 3D
Xây dựng kết cấu khuôn, bố trí core/cavity, runner, gate, cooling channel, ejector pin, insert, slide hoặc lifter nếu cần.
Chọn vật liệu khuôn
Tư vấn thép khuôn, xử lý nhiệt, độ cứng, khả năng chống mài mòn và phương án bề mặt theo yêu cầu sản xuất.
Lập trình CAM
Lập trình đường dao cho từng nguyên công, tối ưu thứ tự gia công thô, bán tinh, tinh, khoan, mài hoặc EDM.
Gia công cơ khí
Gia công các tấm khuôn, lòng khuôn, lõi khuôn, bạc dẫn hướng, ty đẩy, insert và chi tiết lắp ghép theo bản vẽ.

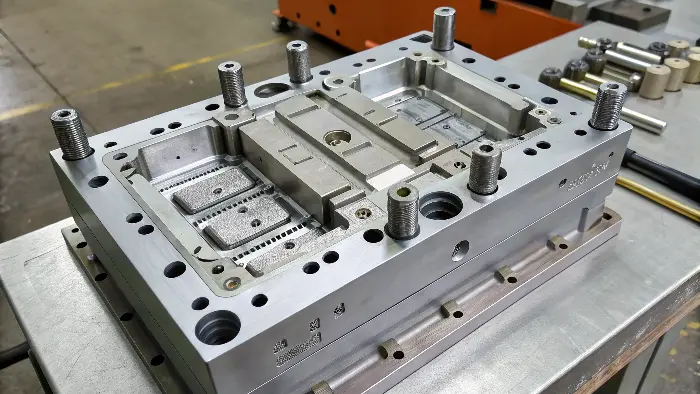

Lắp ráp và kiểm tra
Kiểm tra độ khớp, độ song song, khe hở, hành trình đẩy, mặt phân khuôn, độ nhẵn bề mặt và khả năng tháo lắp.

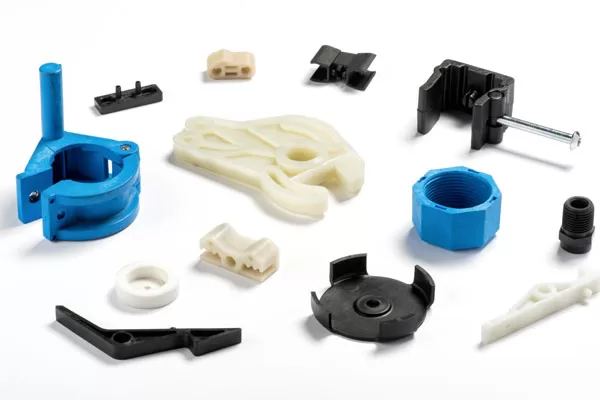

Chạy thử và bàn giao
Ép thử hoặc chạy thử sản phẩm mẫu, đo kiểm, ghi nhận lỗi, hiệu chỉnh khuôn và bàn giao sau khi đạt yêu cầu.
Những yếu tố kỹ thuật cần được tính đúng ngay từ đầu
Một bộ khuôn có thể nhìn bên ngoài khá giống nhau, nhưng chất lượng thật sự nằm ở cách xử lý các chi tiết kỹ thuật bên trong. Đây là những điểm VietSonic đặc biệt chú trọng khi tư vấn và chế tạo khuôn.
1. Mặt phân khuôn và hướng tháo sản phẩm
Mặt phân khuôn cần được bố trí hợp lý để hạn chế ba via, tránh làm xấu bề mặt thẩm mỹ và giúp sản phẩm thoát khuôn thuận lợi.
2. Gate, runner và dòng chảy vật liệu
Vị trí cấp vật liệu ảnh hưởng đến khả năng điền đầy, đường hàn, rỗ khí, vết cháy, độ cong vênh và tính ổn định giữa các lần sản xuất.
3. Hệ thống làm mát
Kênh làm mát cần được bố trí để sản phẩm nguội đều, giảm chu kỳ sản xuất và hạn chế co rút hoặc biến dạng sau khi ra khuôn.
4. Hệ thống đẩy sản phẩm
Ty đẩy, tấm đẩy hoặc cơ cấu đẩy cần đặt đúng vị trí để sản phẩm thoát khuôn an toàn, không biến dạng và không để lại dấu quá rõ trên bề mặt quan trọng.
5. Thoát khí và xử lý lỗi bề mặt
Nếu thoát khí kém, sản phẩm có thể bị cháy, thiếu vật liệu, rỗ khí hoặc bề mặt không đạt. Vì vậy, đường thoát khí và độ kín mặt khuôn cần được kiểm soát kỹ.

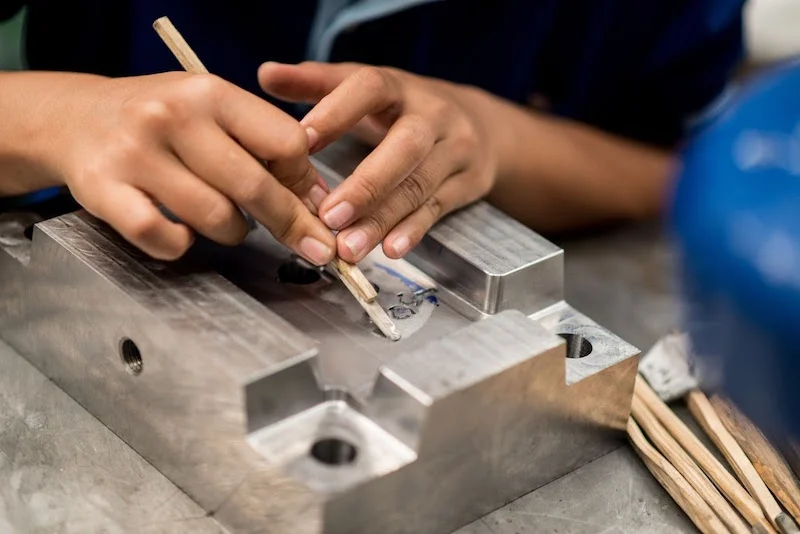

6. Đánh bóng và hoàn thiện lòng khuôn
Bề mặt lòng khuôn ảnh hưởng trực tiếp đến độ bóng, độ nhám, vết xước và khả năng tháo sản phẩm. Với sản phẩm yêu cầu thẩm mỹ, công đoạn polishing rất quan trọng.
Các loại khuôn mẫu có thể thực hiện
| Nhóm khuôn | Ứng dụng thường gặp | Yêu cầu kỹ thuật cần chú ý |
|---|---|---|
| Khuôn ép nhựa | Linh kiện nhựa, vỏ thiết bị, chi tiết máy, sản phẩm gia dụng, bao bì kỹ thuật | Gate, runner, cooling, ejector, co rút vật liệu, độ bóng lòng khuôn |
| Khuôn cao su | Gioăng, ron, nút cao su, chi tiết đàn hồi, chi tiết chống rung | Độ kín khuôn, thoát khí, độ co vật liệu, nhiệt độ và khả năng tháo sản phẩm |
| Khuôn dập kim loại | Chi tiết tấm, pát, nắp, vòng đệm, linh kiện cơ khí mỏng | Khe hở chày cối, độ cứng vật liệu, độ mòn mép cắt, độ chính xác biên dạng |
| Khuôn định hình | Khay nhựa, bao bì, vỏ định hình, chi tiết dạng tấm | Độ đồng đều bề mặt, hút chân không, thoát khí, độ cứng vững khuôn |
| Đồ gá và chi tiết hỗ trợ khuôn | Jig, fixture, insert, bạc dẫn hướng, ty đẩy, tấm gá, chi tiết thay thế | Dung sai lắp ghép, độ cứng, độ mài mòn và khả năng thay thế nhanh |
Khi nào doanh nghiệp nên làm mới hoặc sửa khuôn?
Không phải lúc nào sản phẩm lỗi cũng do máy sản xuất hoặc do vật liệu. Trong nhiều trường hợp, nguyên nhân nằm ở khuôn đã mòn, lắp lệch, bề mặt lòng khuôn xuống cấp, đường thoát khí kém, hệ thống đẩy bị kẹt hoặc kênh làm mát không còn hiệu quả.
- Sản phẩm xuất hiện ba via nhiều hơn trước, dù thông số máy không thay đổi đáng kể.
- Sản phẩm bị cong vênh, co rút, thiếu vật liệu, rỗ khí hoặc cháy cục bộ.
- Khuôn khó đóng mở, kẹt sản phẩm, ty đẩy hoạt động không đều hoặc thường xuyên gãy.
- Bề mặt sản phẩm có vết xước, vết kéo, dấu ty đẩy quá rõ hoặc độ bóng không đạt.
- Kích thước sản phẩm không còn ổn định giữa các mẻ sản xuất.
- Doanh nghiệp muốn cải tiến khuôn để tăng năng suất, giảm phế phẩm hoặc đổi thiết kế sản phẩm.
Thông tin nên chuẩn bị trước khi yêu cầu báo giá
Để tư vấn chính xác hơn, doanh nghiệp nên chuẩn bị bản vẽ 2D/3D, mẫu sản phẩm thật, vật liệu sản xuất, sản lượng dự kiến, loại máy đang dùng, yêu cầu bề mặt, dung sai quan trọng và các lỗi đang gặp nếu là khuôn cần sửa chữa.
Vì sao nên chọn VietSonic cho dịch vụ khuôn mẫu?
Tư vấn theo mục tiêu vận hành
Chúng tôi không chỉ gia công theo bản vẽ, mà còn xem xét khả năng sản xuất thực tế, độ bền khuôn, lỗi có thể phát sinh và cách bảo trì sau này.
Gia công theo yêu cầu kỹ thuật

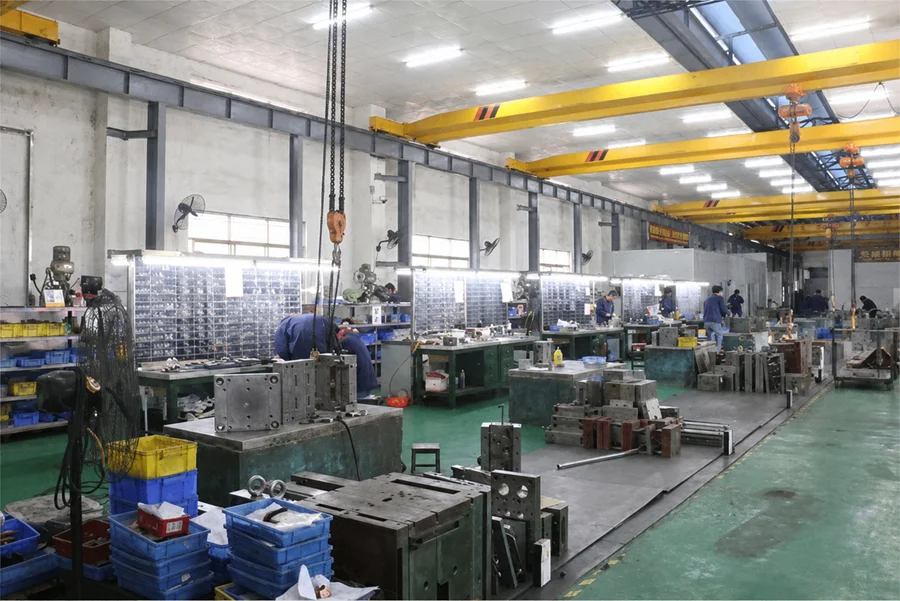

VietSonic có năng lực gia công chi tiết cơ khí, chi tiết inox, cụm máy, đồ gá và các chi tiết kỹ thuật phục vụ sản xuất công nghiệp.
Hỗ trợ sửa chữa và cải tiến
Sau khi bàn giao, doanh nghiệp vẫn có thể liên hệ VietSonic để kiểm tra, phục hồi, thay thế chi tiết hoặc cải tiến khuôn khi sản phẩm thay đổi.
Câu hỏi thường gặp về thiết kế và chế tạo khuôn mẫu
Thời gian chế tạo một bộ khuôn mất bao lâu?
Thời gian phụ thuộc vào độ phức tạp sản phẩm, kích thước khuôn, số lòng khuôn, vật liệu khuôn, yêu cầu bề mặt và số lần chạy thử hiệu chỉnh. Với khuôn đơn giản, thời gian có thể ngắn hơn; với khuôn nhiều chi tiết trượt, nhiều insert hoặc yêu cầu thẩm mỹ cao, cần thêm thời gian thiết kế và thử khuôn.
Có thể làm khuôn khi chỉ có mẫu sản phẩm không?
Có. VietSonic có thể tiếp nhận mẫu thật để đo đạc, phân tích kết cấu, dựng lại bản vẽ hoặc mô hình 3D. Tuy nhiên, nếu sản phẩm có dung sai quan trọng, khách hàng nên cung cấp thêm yêu cầu kỹ thuật để tránh sai lệch khi chế tạo.
Khuôn cũ bị lỗi có sửa được không?
Nhiều trường hợp có thể sửa hoặc phục hồi, ví dụ khuôn bị mòn, xước lòng khuôn, gãy ty đẩy, lệch bạc dẫn hướng, hư insert, kẹt cơ cấu trượt hoặc phát sinh ba via. Cần kiểm tra thực tế để đánh giá nên sửa, thay chi tiết hay làm mới.
Làm sao để giảm rủi ro khi đặt chế tạo khuôn?
Nên thống nhất rõ bản vẽ, vật liệu sản phẩm, dung sai quan trọng, bề mặt yêu cầu, sản lượng dự kiến, điều kiện máy sản xuất và tiêu chí nghiệm thu. Giai đoạn phân tích sản phẩm trước khi gia công khuôn là bước rất quan trọng.
Cần thiết kế, chế tạo hoặc sửa chữa khuôn mẫu?
Gửi bản vẽ, file 3D, hình ảnh khuôn hiện tại hoặc mẫu sản phẩm để VietSonic tư vấn phương án phù hợp về kỹ thuật, chi phí và tiến độ.
