MÁY HÀN SIÊU ÂM TÚI VẢI
Máy hàn quai túi vải không dệt thủ công bằng siêu âm
Một điểm hàn được hoàn thành trong chưa tới 1 giây, tạo liên kết chắc chắn và biên dạng đồng đều trên từng đầu quai.
Nhận tư vấn & thử mẫu
< 1 GIÂY
MỐI HÀN CHẮC
ĐỒNG ĐỀU
< 1 GIÂYMỐI HÀN CHẮCĐỒNG ĐỀUTrước khi hàn: thân túi và dây quai còn rời
Dây quai được chuẩn bị riêng theo kích thước yêu cầu. Thân túi đã hoàn thiện phần mép nhưng chưa có quai. Hai chi tiết chỉ được liên kết sau khi đặt đúng vị trí trên máy.

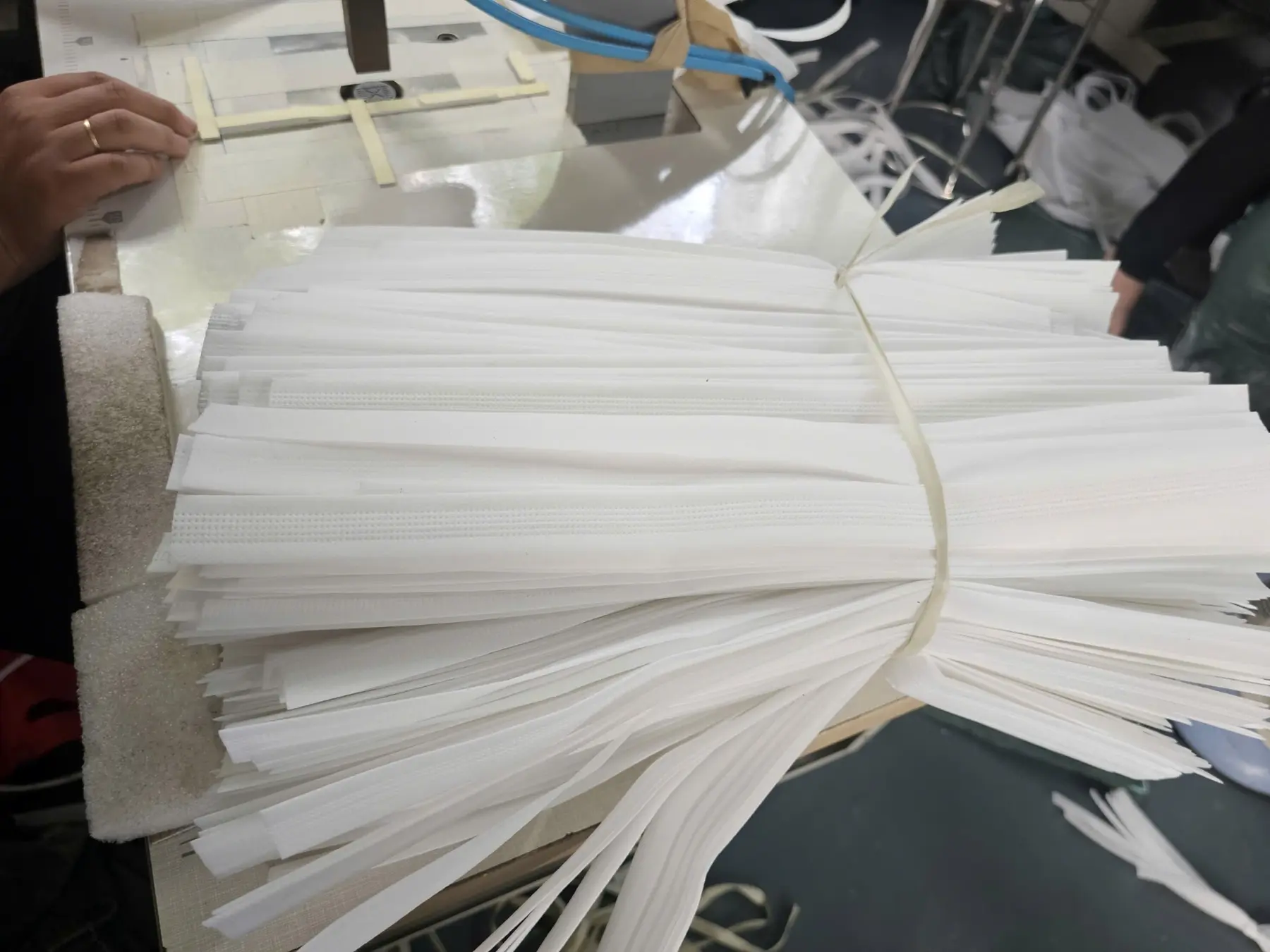

DÂY QUAI ĐÃ CHUẨN BỊ
Các đoạn dây quai đã được cắt đồng đều, sẵn sàng đưa vào công đoạn gắn lên thân túi.

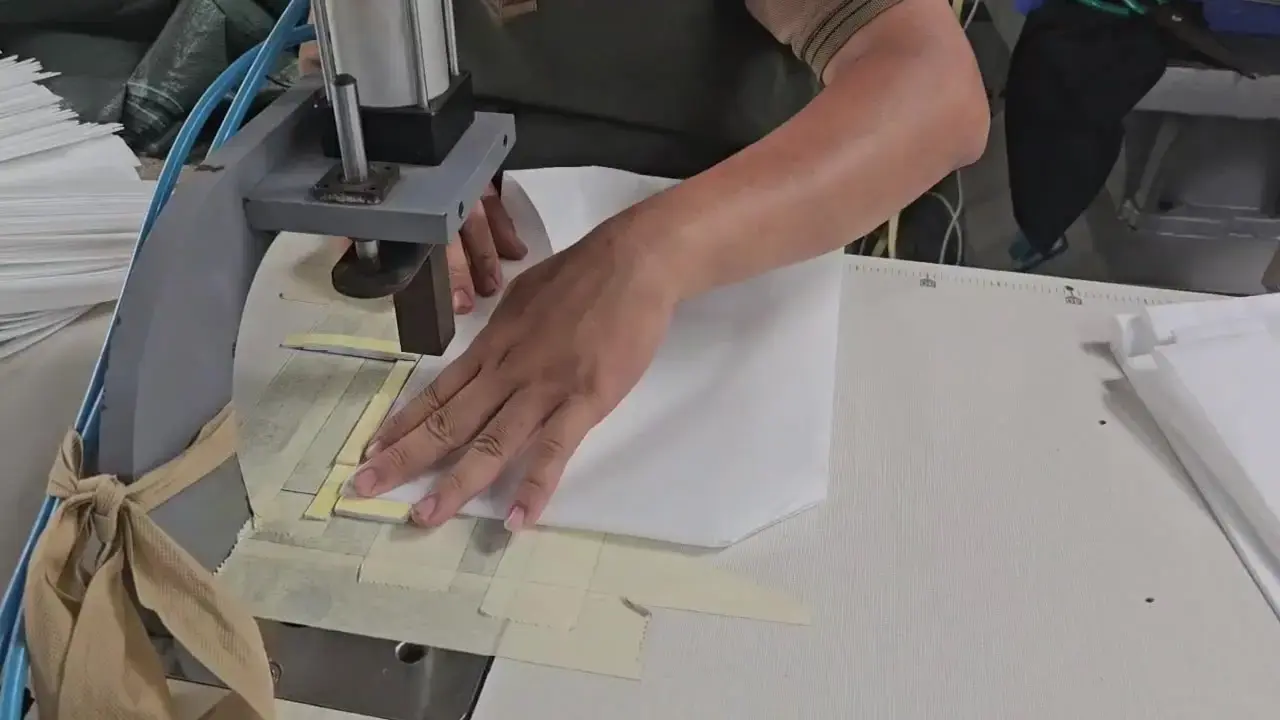

THÂN TÚI VÀ QUAI CÒN RỜI
Đầu quai mới được đặt thử trên thân túi để xác định đúng chiều và vị trí liên kết.

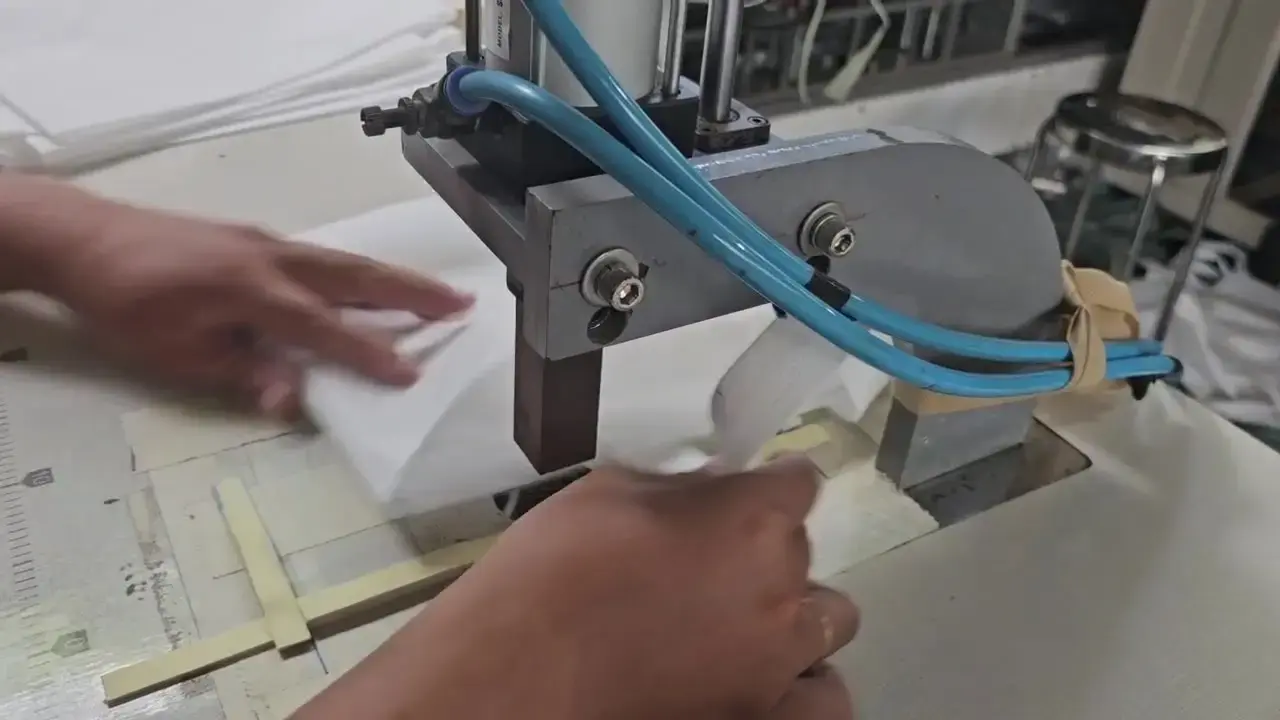

Từng công đoạn hàn quai trên máy VietSonic
Người vận hành kiểm soát vị trí thân túi và dây quai. Cữ định vị hỗ trợ giữ đúng khoảng cách, còn cụm siêu âm thực hiện chu kỳ hàn tại từng đầu quai.

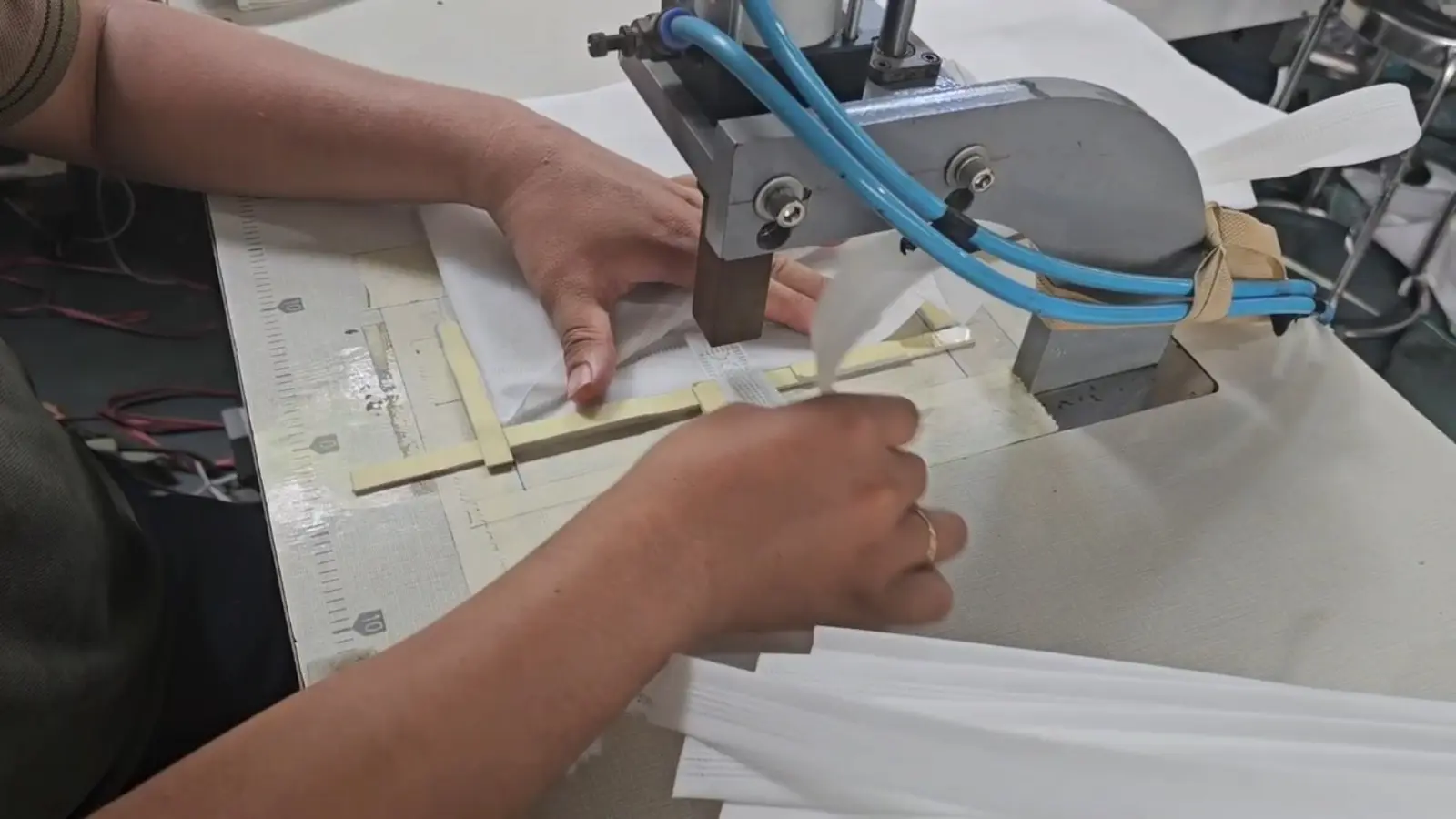

Vị trí làm việc của cụm hàn trên máy
Đầu hàn, khuôn tạo biên dạng và cữ định vị cùng làm việc tại một vùng thao tác trên bàn máy.

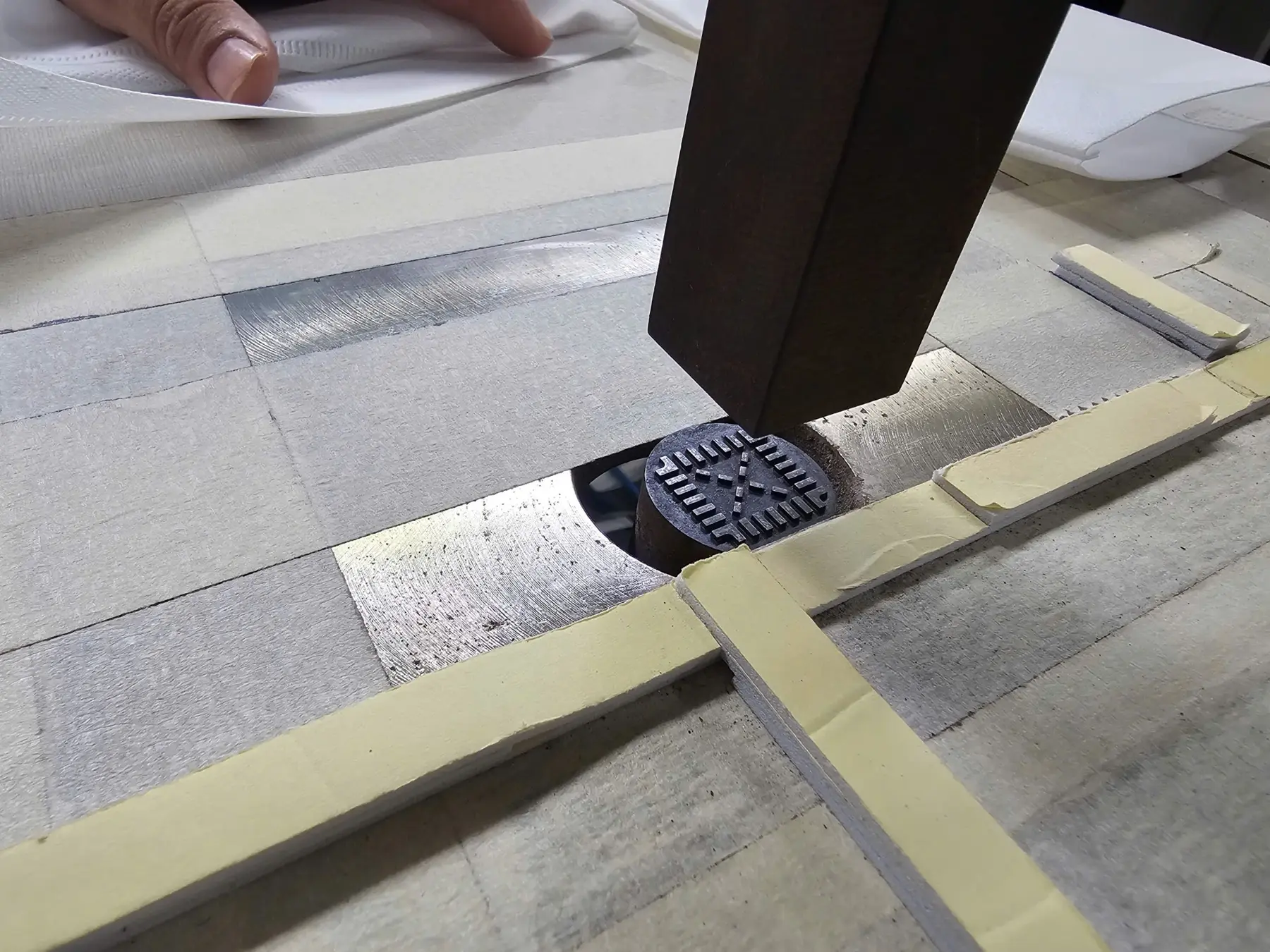

Đầu hàn
Đi xuống theo chu kỳ, truyền dao động siêu âm vào vùng tiếp xúc.
Khuôn tạo biên dạng
Nằm dưới bàn máy, đỡ vật liệu và tạo hình cho điểm hàn.

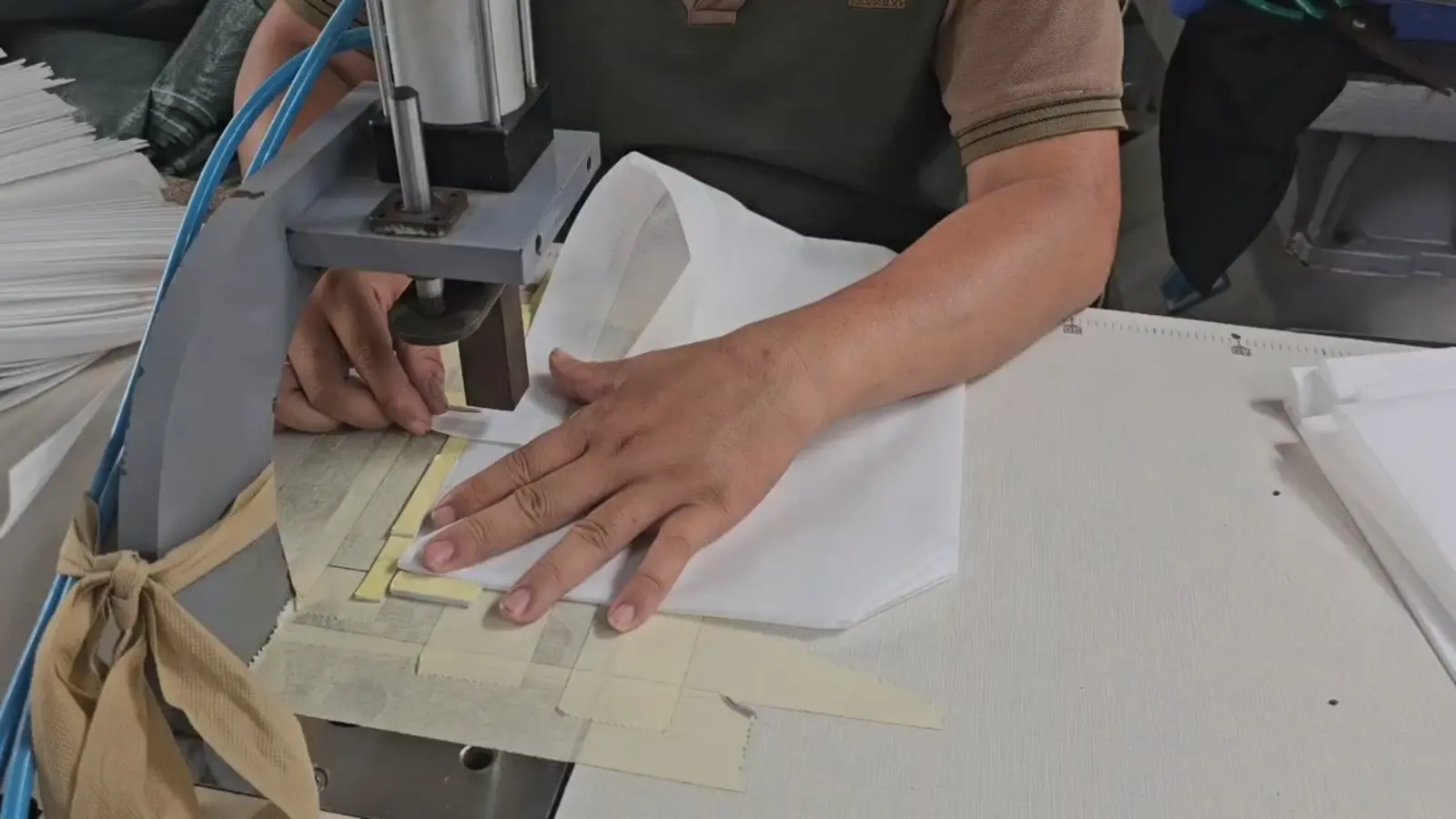

Cữ định vị
Giữ khoảng cách từ mép túi và hỗ trợ lặp lại vị trí giữa nhiều sản phẩm.

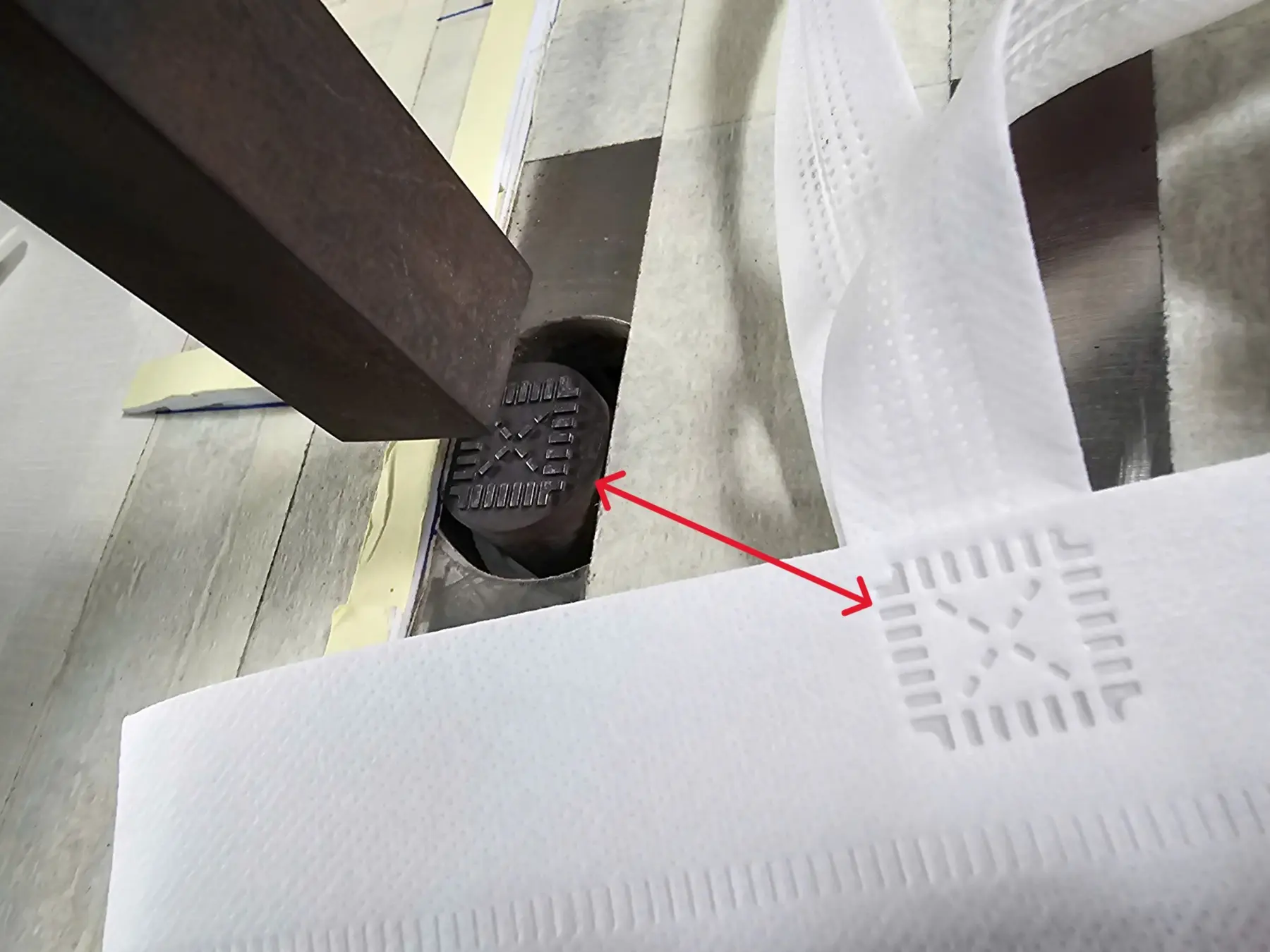

Biên dạng khuôn tạo ra hình dạng mối hàn
Các gờ nổi trên khuôn tập trung vùng tác động của siêu âm. Dấu hàn trên túi lặp lại hình vuông bao quanh và hai đường chéo ở giữa.
BIÊN DẠNG TRÊN KHUÔN

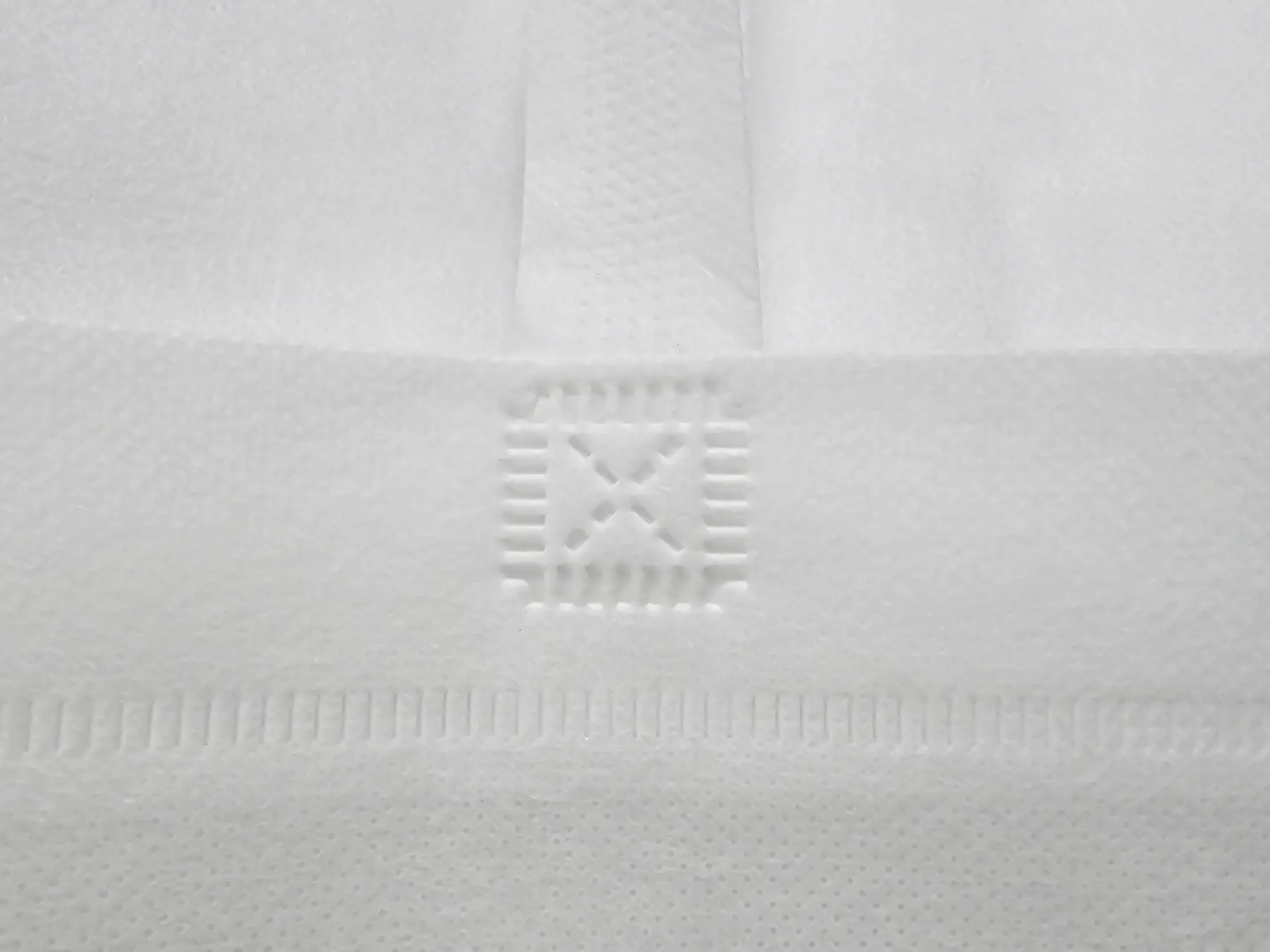

MỐI HÀN TRÊN TÚI
Phân bố vùng hàn
Các đoạn hàn được bố trí quanh chu vi và trong phần giao chéo.
Biên dạng rõ
Hình dạng trên khuôn được thể hiện trực tiếp trên bề mặt vải.
Lặp lại đồng đều
Cùng một khuôn giữ hình dạng điểm hàn ổn định qua nhiều chu kỳ.
Từ hai chi tiết rời đến một liên kết hoàn chỉnh
Trước chu kỳ, đầu quai và thân túi có thể tách rời. Sau chu kỳ siêu âm, vùng hàn vuông–chéo giữ đầu quai trực tiếp trên thân túi.
CHƯA HÀN
Đầu quai mới đặt lên thân túi, chưa hình thành liên kết.
→
HÀN SIÊU ÂM
CHƯA TỚI 1 GIÂY
ĐÃ HÀN
Đầu quai được giữ bằng điểm hàn theo biên dạng khuôn.

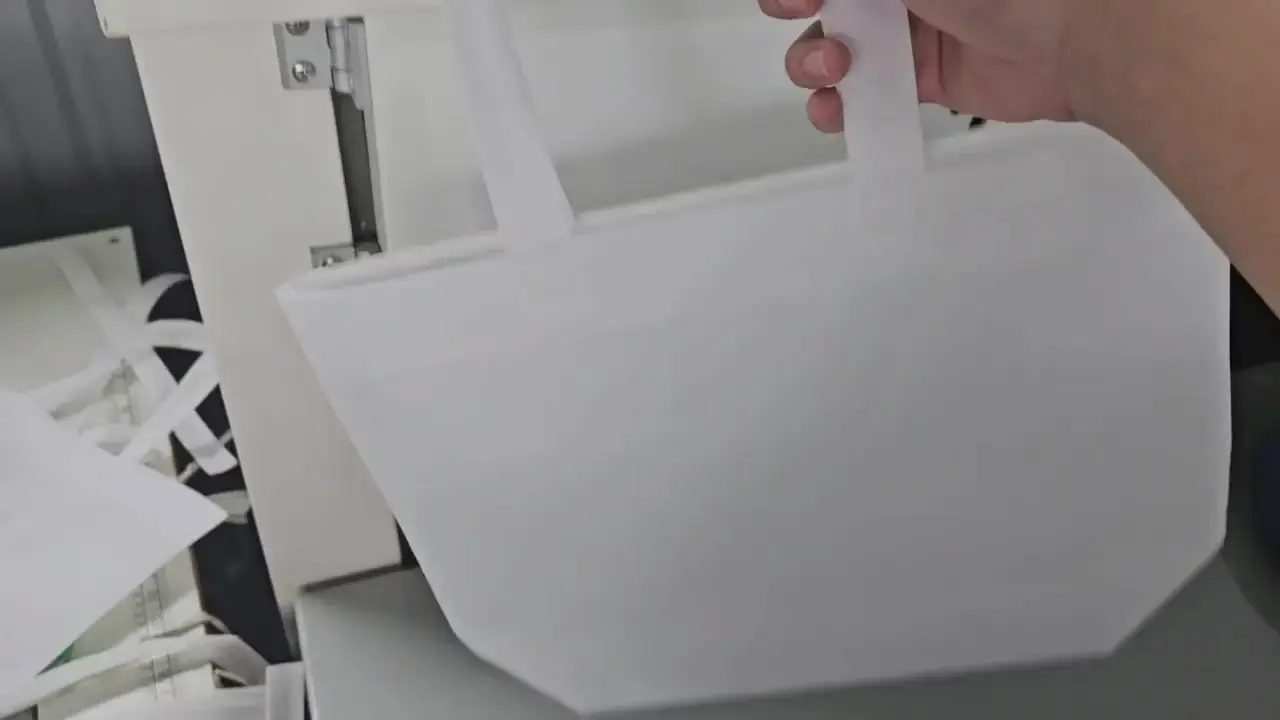

Hoàn thiện đủ bốn đầu quai
Quy trình căn vị trí và hàn được lặp lại tại bốn đầu của hai dây quai. Sau khi kiểm tra đủ bốn điểm hàn, túi chuyển sang công đoạn kiểm tra tổng thể và đóng gói.
Giá trị trực tiếp trong sản xuất
Hàn chưa tới 1 giây
Chu kỳ tạo liên kết nhanh, phù hợp thao tác lặp lại tại nhiều đầu quai.
Mối hàn chắc chắn
Đầu quai được liên kết trực tiếp với thân túi trong vùng biên dạng khuôn.
Đẹp và đồng đều
Dấu hàn rõ ràng, cùng hình dạng giữa các vị trí và giữa nhiều sản phẩm.
Xem toàn bộ thao tác hàn quai trên máy
Video ghi lại quá trình đặt túi, căn đầu quai, kích hoạt chu kỳ hàn và kiểm tra túi sau khi hoàn thiện.
Gửi mẫu túi và dây quai để VietSonic thử hàn
VietSonic đánh giá trực tiếp vị trí hàn, biên dạng và độ bám trên đúng vật liệu của doanh nghiệp.
